电池供电电磁流量计

一、产品概述：

LDE系列电池供电电磁流量计特殊设计的传感器励磁系统和*性能锂电池供电系统,电磁流量传感器是利用法拉第电磁感应定律制成的，当导电液体沿测量管在交变磁场中做与磁力线垂直方向运动时，导电液体切割磁力线产生感应电势，在与测量管轴线和磁力线相互垂直的管壁上安装了一对电*，该电*把产生的感应电势检出。此感应电势与流量成正比，测出该感应电势就可导出通过传感器的流量。此流量信号（感应电势）输入转换器经放大转换成与流量信号成正比的数字量信号，由此实现流量测量。

二、工作原理：

LDE系列电池供电电磁流量计根据法拉第电磁感应原理，在与测量管轴线和磁力线相垂直的管壁上安装了一对检测电*，当导电液体沿测量管轴线运动时，导电液体切割磁力线产生感应电势，此感应电势由两个检测电*检出，数值大小与流量成正比例，其值为：E=KBVD式中：

E－感应电势；

K－与磁场分布及轴向长度有关的系数；

B－磁感应强度；

V－导电液体平均流速；

D－电*间距；（测量管内直径）

传感器将感应电势E作为流量信号，传送到转换器，经放大，变换滤波用一系列的数字处理后，用带背光的点阵式液晶显示瞬时流量和累积流量。转换器有4～20mA输出，报警输出及频率输出，并设有RS－485等通讯接口，并支持HART和MODBUS协议。

三、应用场合：

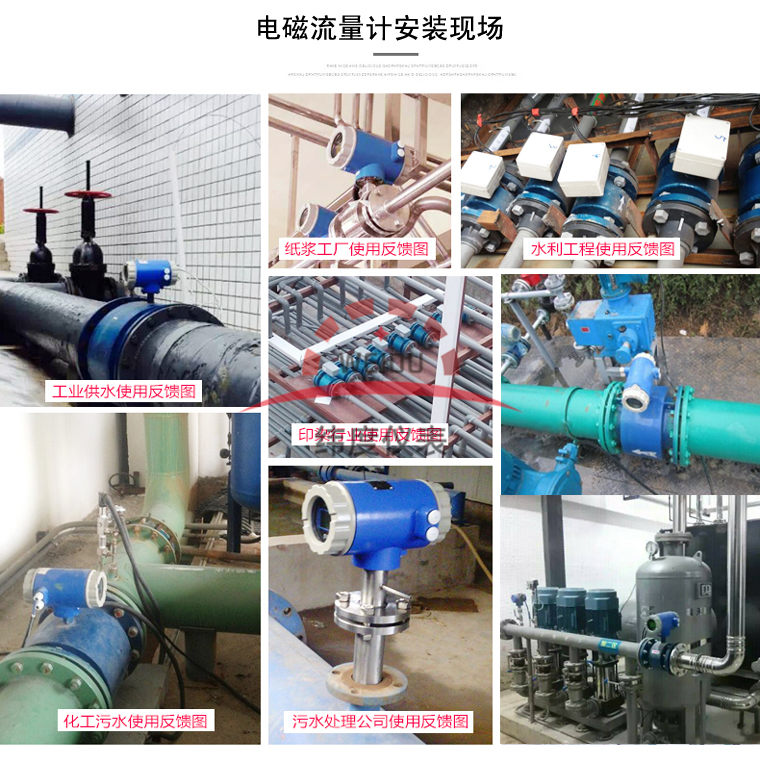

LDE系列电池供电电磁流量计专为水工业设计，满足城市供水*保准*的水费计算，*应用于现场无电源供应场所，如：城市供水、污水处理、水利工程、水政水资源等行业。

四、结构形式：

1、传感器：

传感器主要由测量导管、测量电*、励磁线圈、铁芯、磁轭和壳体组成。

a、测量导管：由不锈钢导管、衬里和连接法兰组合而成，为被测液体现场工况测量的载体。

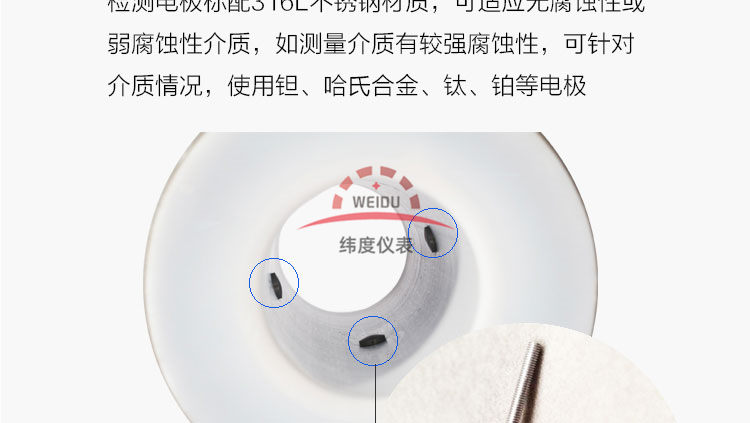

b、测量电*：安装在测量导管内侧壁，与轴流方向垂直，使测量液体产生信号的一对电*。

c、励磁线圈：在测量导管内产生磁场的上下两个励磁线圈。

d、铁芯和磁轭：将励磁线圈产生的磁场导入液体，并构成磁回路。

e、壳  体：仪表外包装。

2、转换器：即为智能二次表，其将流量信号放大处理,单片机运算后，可显示流量、累计量，并能输出脉冲、模拟电流等信号，用于流体流量的计量或控制。

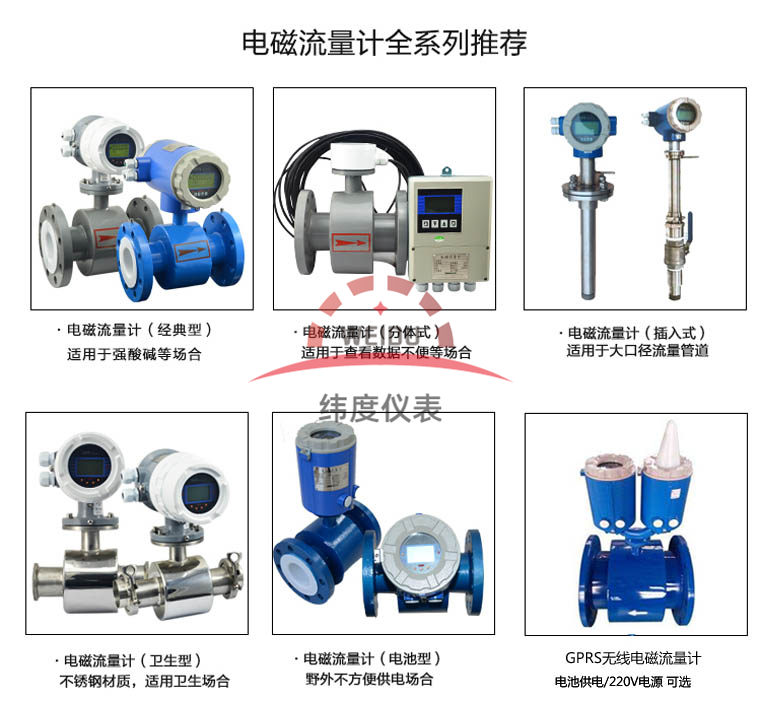

3、产品组装形式：其分为一体型和分体型两种形式。

a、一体型：传感器和转换器一体安装。

b、分体型：传感器和转化器分离安装，通过连接电缆形成流量计量系统。

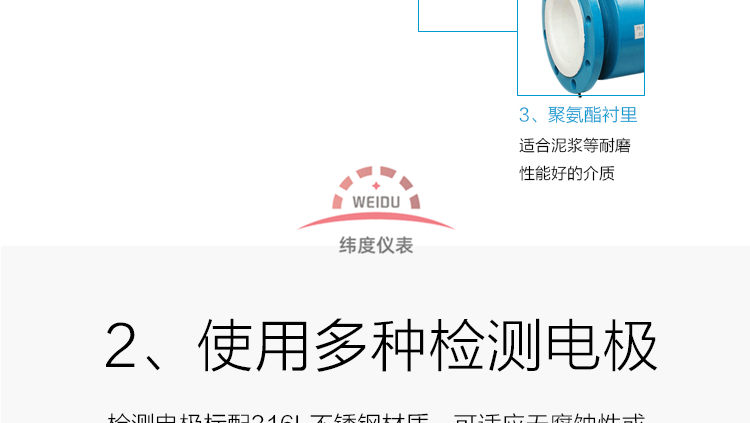

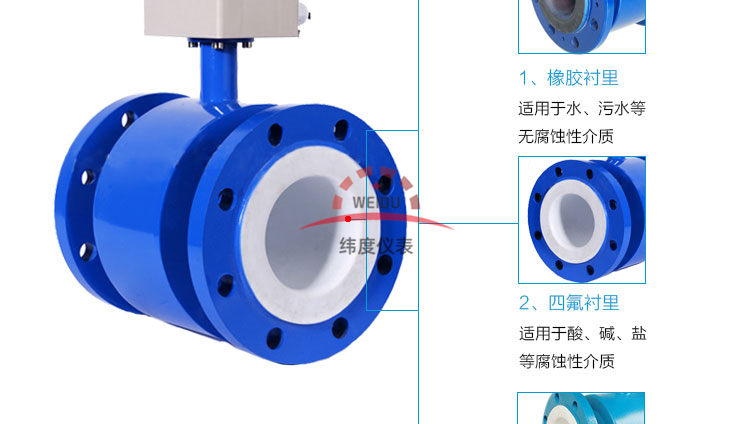

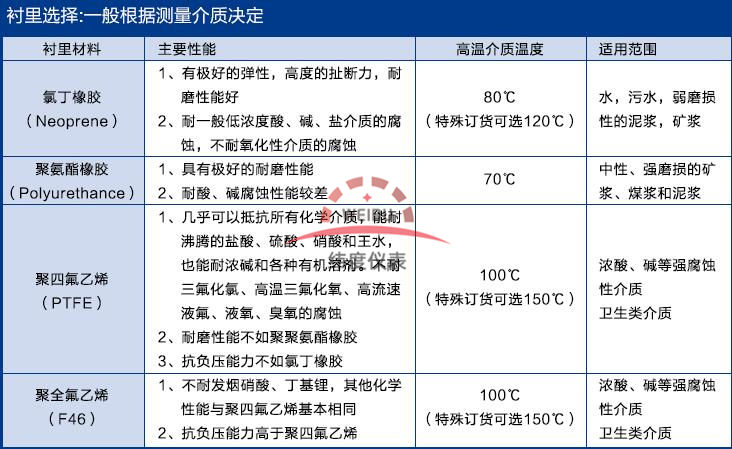

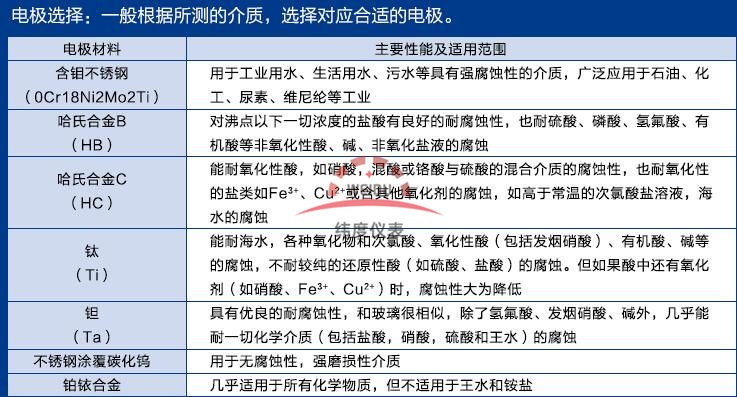

c、为适应不同介质测量的要求，传感器的衬里和电*材料可以有多种选择。

五、主要特点：

1、流量的测量不受流体的密度、粘度、温度、压力和电导率变化的影响，传感器感应电压信号与平均流速呈线性关系，因此测量精度*。

2、测量管道内无阻流件，因此没有附加的压力损失；测量管道内无可动部件，因此传感器寿命*长。

3、由于感应电压信号是在整个充满磁场的空间中形成的，是管道载面上的平均值，因此传感器所需的直管段较短，长度为5倍的管道直径。

4、传感器部分只有内衬和电*与被测液体接触，只要合理选择电*和内衬材料，即可耐腐蚀和耐磨损。

5、LD转换器采用******xj****的单片机（MCU）和表面贴装技术（SMT），性能可靠，精度*，功耗低，零点稳定，参数设定方便。点击中文显示LCD，显示累积流量、瞬时流量、流速、流量百分比等。

6、测量系统，可测正向流量、反向流量。采用特殊的生产工艺和优质材料，*保产品的性能在长时间内保持稳定。

7、电磁流量计适用测量封闭管道中导电液体和浆液的体积流量,如洁净水、污水、各种酸碱盐溶液、泥浆、矿浆、纸浆以及食品方面的液体等。

六、技术参数：

1、仪表精度：管道式0.5级、1.0级；插入式2.5级。

2、测量介质：电导率大于5μS/cm的各种液体和液固两相流体。

3、流速范围：0.2～8m/s。

4、工作压力：1.6MPa。

5、环境温度：-40℃～+50℃。

6、介质温度：聚四氟乙烯衬里≤180℃；橡胶材质衬里≤65℃。

7、*标志：*mibdⅡBT4。

8、*证号：GYB01349。

9、外磁干扰：≤400A/m。

10、外壳防护：一体化型： IP65。

分 离 型： 传感器IP68（水下5米，仅限于橡胶衬里）转换器IP65。

11、输出信号：4～20mA.DC，负载电阻0～750Ω。

12、通讯输出：RS485或CAN总线。

13、电气连接：M20×1.5内螺纹，φ10电缆孔。

14、电源电压：90～220V.AC、24±10%V.DC。

15、zui大功耗：≤10VA。

七、流量计的安装要求：

安装环境的选择

1、应尽量远离具有强电磁场的设备。如大电机、大变压器等。

2、安装场所不应有强烈震动，环境温度变化不大。

3、便于安装、维修的场所。

安装位置的选择

1、传感器上流向标志与管道内被测介质流动的方向须***一致。

2、安装位置须***保证测量管内书中充满被测介质。

3、选择流体流动脉冲较小的地方，即应远离泵和局部阻力件（阀门、弯头等）

4、测量双相流体时，应选择不易引起相分离的地点。

5、应尽量避免安装在管内呈现负压的地方。

6、当被测介质容易使电*，测量管内壁产生粘附、结垢时，建议测量管内流速不低于 2m/s 。

此时可采用比工艺管径略小的渐缩管。为在工艺管道中不中断流量情况下清洗电*和测量管，传感器可采用并联安装，并带清洗口。

安装地点的选择

为了使变送器工作稳定，在选择安装地点时应注意以下几方面的要求：

1、尽量避免铁磁性物体及具体强电磁场的设备（如大电机、大变压器的等），以免磁场影响传感器的工作磁场和流量信息。

2、应尽量安装在干燥通风之处，不宜在潮湿，易积水的地方安装。

3、应尽量避免日晒雨淋，避免环境温度*于45℃及相对湿度大于95.9%。

4、选择便于维修，活动方便的地方。

5、流量计应安装在水泵后端，决不能在抽吸侧安装；阀么应安装在流量计下游侧。

八、目前仍然存在的主要不足如下：

1、不能用来测量气体、蒸汽以及含有大量气体的液体。

2、不能用来测量电导率很低的液体介质，如对石油制品或有机溶剂等介质，目前电磁流量计还无能为力。

3、普通工业用电磁流量计由于测量管内衬材料和电气绝缘材料的限制，不能用于测量*温介质；如未经特殊处理，也不能用于低温介质的测量，以防止测量管外结露（结霜）破坏绝缘。

4、电磁流量计易受外界电磁干扰的影响。

九、故障排除：

流量计在运行中会由于各种故障的发生会造成测量不准的现象，一般在运行中电磁流量计产生的故障大概可分为两类。一类为流量计本身故障，元器件损坏引发的故障；一类为外界条件的改变引起的故障，例如输出不稳定、流动无数次、误差过大等。下面介绍几种简单的故障排除办法：

a、输出不稳定：1.流场不稳；2.通过传感器的液体中含有气体、大固体块；3.电气连接虚接；4.接地不良；5.电*渗漏 解决方法：1.改造管道、或增加安装假传感器；2.正常现象；3.检查接线，接好线；4.接好地线；5.修理传感器。

b、液体流动无输出：1.与转换器之间的信号传输电缆两芯线接反；2.电源未接或接触不良；3.传感器仪表管道、外壳、端面有渗漏。解决办法：1.倒线头；2.接好电源、保持接触良好；3.修理传感器。

c、液体不流动有输出：1.与转换器之间信号传输电缆连接有断路；2.信号电缆到电*连接断路；3.电*表面沾污或沉积绝缘层；4.接地不良或断路。 解决方法：1.接好电缆线；2.打开传感器、重新接上；3.擦洗电*表面；4.接好地线。

d、误差过大：1.零点过*；2.未完全充满液体；3.供电电源畸变过大；4.接地不良。 解决方法：1.重新调整零点；2.改善管道条件，传感器始终充满液体；3.改善供电电源条件，符合正常工作条件；4.接好地线。

十、安装注意事项：

1、在搬运和吊装传感器时，应该将吊索套在传感器两端法兰旁颈部位置，切勿在测量、管内插入管帮进行吊装以免损坏衬里。

2、安装前，传感器内的电*用酒精棉花仔细擦除电*表面由于手摸等原因造成的油脂性沾污物质。

3、安装时密封垫圈的内径应与测量管衬里内径一致。

4、须***保证接线盒内的干燥，否则仪表可能会产生计量误差。

运行前的准备工作：

1、在安装接线后正式投入运行前应再次检查安装、接线是否正*。（对分体型而言）

2、将床干起前阀门打开，传感器后阀门关闭，让传感器内充满被测介质。

3、准备工作完毕后，先打开传感器上游阀门，再缓缓打开下游阀门，观察转换器瞬时流量显示应向大方向变化，说明信号线线方向正*。否则，将信号线 A 与 B 接线位置互换。（对分体型而言）

4、打开传感器前后阀门，排液数分钟，排出管内气体。

5、关闭传感器下游阀门，再关上游阀门，是传感器内充满被测介质。然后进行配套调整。传感器与转换器配套零点调整和仪表系数设定请详阅转换器说明书。
