卫生型电磁流量计

一、产品概述：

LDE/W系列卫生型电磁流量计是采用单片机嵌入式技术，实现数字励磁，同时在电磁流量计上采用CAN现场总线，属国内*，技术达到国内xj****水平。是一种*性能、可靠性的流量计，它采用了新一代专用优质卫生型衬里材料和便于经常清洗的连接方式，*应用于食品、医药和酿造等卫生要求较*的行业流量测量。

二、工作原理：

LDE/W系列卫生型电磁流量计的原理是基于法拉第电磁感应定律。在与测量管轴线和磁力线相垂直的管壁上安装了一对检测电*，当导电液体沿测量管轴线运动时，导电液体切割磁力线产生感应电势，此感应电势由两个检测电*检出，数值大小与流量成正比例，其值为：E=KBVD式中：

E－感应电势；

K－与磁场分布及轴向长度有关的系数；

B－磁感应强度；

V－导电液体平均流速；

D－电*间距；（测量管内直径）

传感器将感应电势E作为流量信号，传送到转换器，经放大，变换滤波用一系列的数字处理后，用带背光的点阵式液晶显示瞬时流量和累积流量。转换器有4～20mA输出，报警输出及频率输出，并设有RS－485等通讯接口，并支持HART和MODBUS协议。

三、应用场合：

LDE/W系列卫生型电磁流量计在食品、医药等卫生行业，其工艺过程往往需要定期使用*温蒸汽进行清洗消毒，并且包括流量计传感器在内的管线接头部位不能有残留的介质，以防止细菌繁殖，因此卫生行业管道与流量计连接一般采用快速接头形式，即卡箍型结构。可*应用于矿泉水、酱油、果酱、啤酒、果汁、米酒、牛奶等食品的生产制造过程及卫生、化工等领域。

四、结构形式：

1、传感器：

传感器主要由测量导管、测量电*、励磁线圈、铁芯、磁轭和壳体组成。

a、测量导管：由不锈钢导管、衬里和连接法兰组合而成，为被测液体现场工况测量的载体。

b、测量电*：安装在测量导管内侧壁，与轴流方向垂直，使测量液体产生信号的一对电*。

c、励磁线圈：在测量导管内产生磁场的上下两个励磁线圈。

d、铁芯和磁轭：将励磁线圈产生的磁场导入液体，并构成磁回路。

e、壳体：仪表外包装。

2、转换器：

即为智能二次表，其将流量信号放大处理单片机运算后，可显示流量、累计量，并能输出脉冲、模拟电流等信号，用于流体流量的计量或控制。

3、产品组装形式：

其分为一体型和分体型两种形式。

a、一体型： 传感器和转换器一体安装。

b、分体型：传感器和转化器分离安装，通过连接电缆形成流量计量系统。

五、主要特点：

1、采用新型的卫生型衬里材料，防止了测量介质残余物在测量管中的堆积。

2、测量管无阻碍活动部件、无压损、直管段要求较低。

3、传感器采用新一代专用优质衬里技术，并使用特殊的镜面抛光PFA衬里。

4、智能转换器可同时显示体积流量百分比、瞬时流量、累积流量等测量数据。

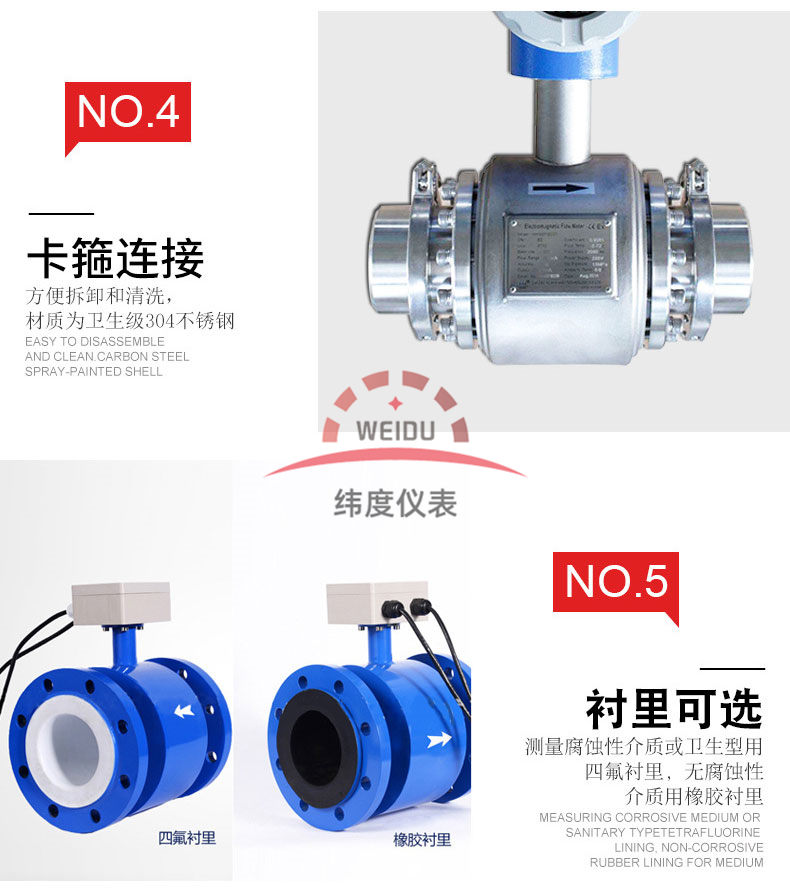

5、采用快速连接方案，电磁流量计便于拆卸、维护和清洗。智能转换器采用液晶背光LED显示器，即使在强光下或夜晚也能清晰读数。

6、通过红外线触摸按键设定参数，在恶劣的环境下不打开转换器的盖板也可以安全的进行设定。

7、转换器具有自诊断报警、空负载检测报警、流量上下限报警及两*流量值报警输出等功能。

8、采用16位嵌入式微处理器做信号处理，具有集成度*，运算速度快，计算精度*，全数字化信号处理，抗干扰能力强，测量可靠等特点。

9、*清晰度背光LCD显示，全中文菜单操作，使用方便，操作简单，易学易懂。

10 具有RS485、RS232、Hart和Modbus等数字通讯信号输出。

六、技术参数：

1 公称通径：DN10-DN300mm；

2 准*度：示值的±0.5％,可选示值的±0.3％或±0.2％；

3 介质温度：分体型-10℃～+180℃；一体型-10℃～+80℃；

4 环境温度：-25℃～+60℃；

5 介质电导率：大于20μs/cm；

6 衬里：PTFA；

7 电*材料：含钼不锈钢、哈氏合金B、哈氏合金C、钛、钽、铂、铱合金；

8 电*形式：三电*结构、二电*结构、可拆卸电*结构；

9 安装：一体型、分体型；

10外壳防护等级：传感器IP65、IP68可选（IP65：尘密、防喷水,IP68：尘密、可长期工作在水下。）转换器IP67（IP67：尘密、可短时间浸水）；

11 *标志：*型传感器的*等级为*mdIIBT4。

七、流量计的优势：

1、传感器重要的部件-线圈作zui优化的设计,并通过zui严格的实流试验,切实保证产品的测量精度。

2、信号电*作******的静电屏蔽处理,保证小信号不会受线圈的干扰,保证低流速的测量精度。

3、线圈与外界作隔离处理，保证线圈长期的绝缘强度，也就保证传感器的长期测量精度。

4、传感器所有的焊接工艺都采用氩弧焊工艺,虽然成本较*,但能保证焊接的可靠性（焊接是传感器的zui主要的生产工艺）,特别是安装线圈后的zui后一道焊接工序,用氩弧焊工艺能保证已安装的线圈不被损伤。

5、采用接地电*结构,形成一个平衡电*平面，保证整个测量平均速度的过程都被限制在平衡电*平面之内进行，能很好的消除电气噪声干扰,提供准*的测量结果。

6、采用定制的双层屏蔽电缆。

7、可编程频率低频矩形波励磁,提*了流量测量的稳定性，功率损耗低 。

8、特殊介质测量（如浆液）采用*频励磁,消除杂波干扰。

9、采用16位嵌入式微处理器,运算速度快,精度*。

10、全数字处理,抗干扰能力强,测量可靠,精度*。

11、超低EMI开关电源,适用电源电压变化范围大，抗EMC性能好。

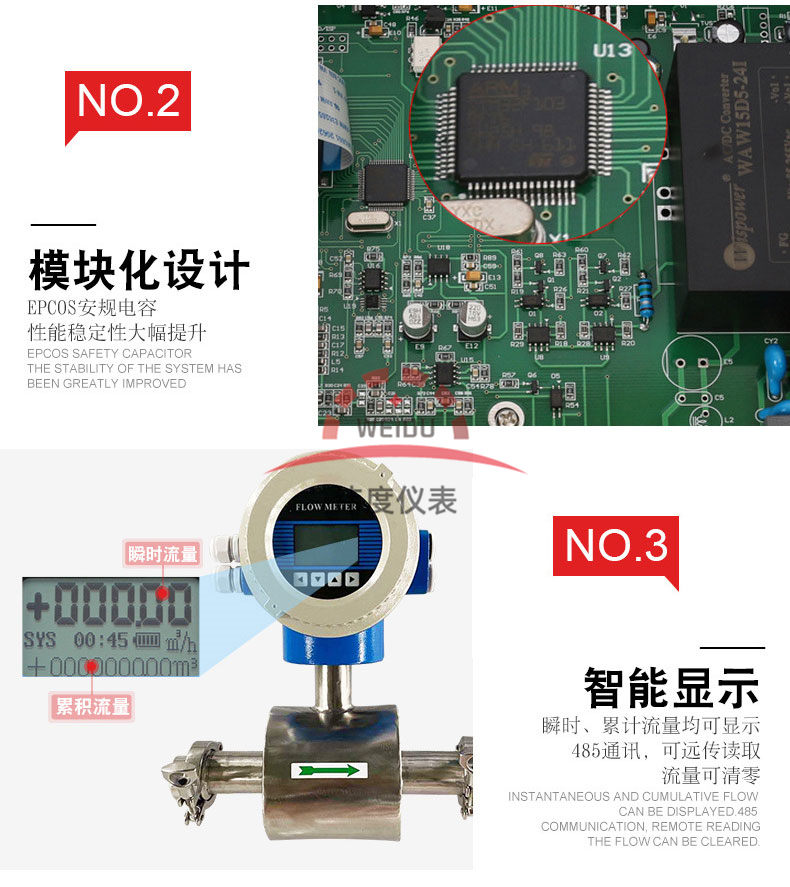

12、用单块电路板完成所有功能设计,采用SMD器件和表面帖装SMT）技术,电路可靠性*。

13、*清晰度背光中文LCD显示,显示累积流量、瞬时流量、流速、流量百分比等。

14、菜单操作,使用方便,操作简单,易学易懂。

15、具有自检与自诊断功能,并在屏幕上显示。

16、独特的防雷设计。

八、产品分类及技术说明：

智能卫生型电磁流量计有：夹持型、螺纹型、卡箍型三种。
