卡箍式液体涡轮流量计

一、产品概述：

LWS系列卡箍式液体涡轮流量计是快装式(卡箍式)安装(拆卸)简单，利于维护，方便清洗。该仪表外壳是用不锈钢(316L)制成，机芯部分使用特种材质，具有良好的防腐蚀、防锈能力。整表结构突破传统工艺，采用国外xj****结构优化设计，大大提*了仪表的准*度和重复性。专门为制药、饮料行业设计，采用快装式连接结构，方便清洗。卫生涡轮流量计已达到同类产品******水准，是卫生行业理想仪表。

二、工作原理：

LWS系列卡箍式液体涡轮流量计是当流体流经传感器壳体，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在一定的条件下，转速与流速成正比，由于叶片有导磁性，它处于信号检测器(由*磁钢和线圈组成)的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电脉冲信号，此信号经过放大器的放大整形，形成有一定幅度的连续的矩形脉冲波，可远传至显示仪表，显示出流体的瞬时流量和累计量。在一定的流量范围内，脉冲频率f与流经传感器的流体的瞬时流量Q成正比，流量方程为：Q=3600×f/k；式中：

f——脉冲频率[Hz]；

k——传感器的仪表系数[1/m3]，由校验单给出。若以[1/L]为单位

Q——流体的瞬时流量(工作状态下)[m3/h]；

3600——换算系数。

每台传感器的仪表系数由制造厂填写在检定*中，k值设入配套的显示仪表中，便可显示出瞬时流量和累积总量。

三、应用场合：

1、制药行业：盐水、葡萄糖水、等输液制品的灌装与计量；

2、食品、饮料行业：蔬菜汁、果汁、啤酒等液态食品的灌装与计量。

四、主要特点：

1、传感器为硬质合金轴承止推式，不仅保证精度，并且提*耐磨性能。

2、结构简单、牢固以及拆装方便。

3、测量范围宽，下限流速低。

4、压力损失小，重复性好，准*度*。

5、具有较*的抗电磁干扰和抗振动能力。

五、技术参数：

1、仪表口径:4、6、10、15、20、25、32、40 、50；

2、精度等级:±1%R、±0.5%R、±0.2%R（需特制）；

3、量程比:1:10；1:15；1:20；

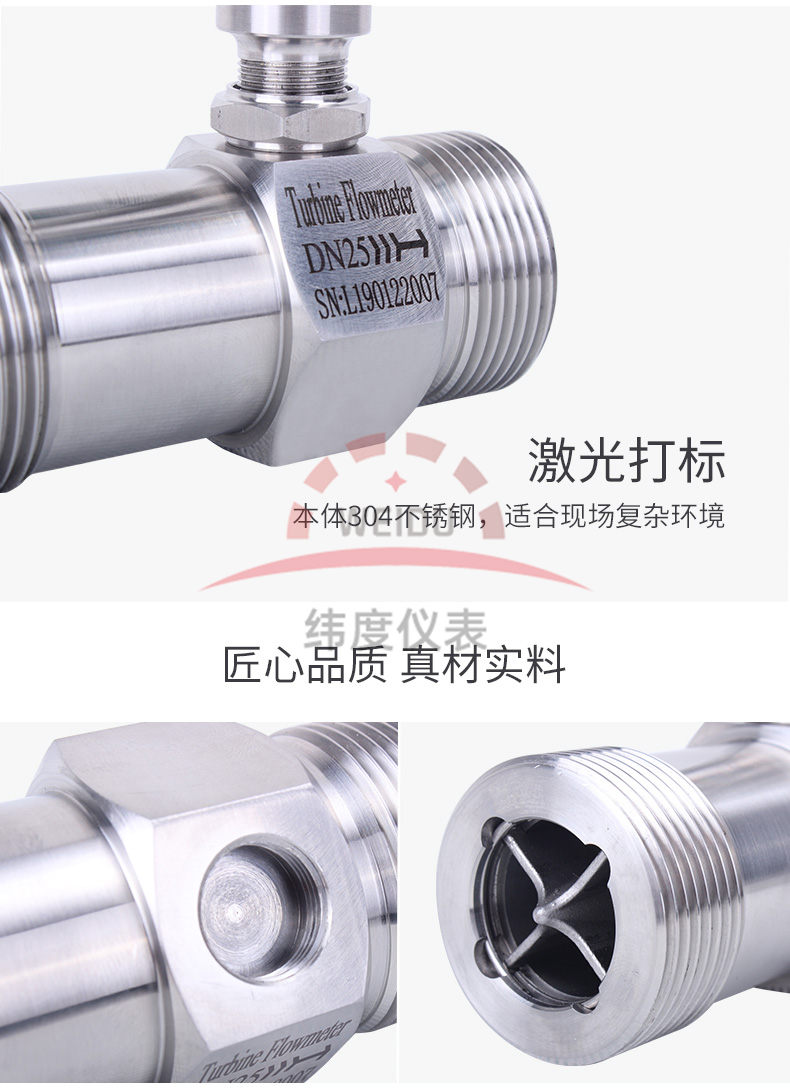

4、仪表材质:316（L）不锈钢；

5、被测介质温度（℃）:-20～＋120℃；

6、环境条件:温度－10～+55℃，相对湿度5％～90％，大气压力86～106Kpa；

7、输出信号:传感器：脉冲频率信号，低电平≤0.8V *电平≥8V；

                                 变送器：两线制4 ~ 20mADC电流信号；

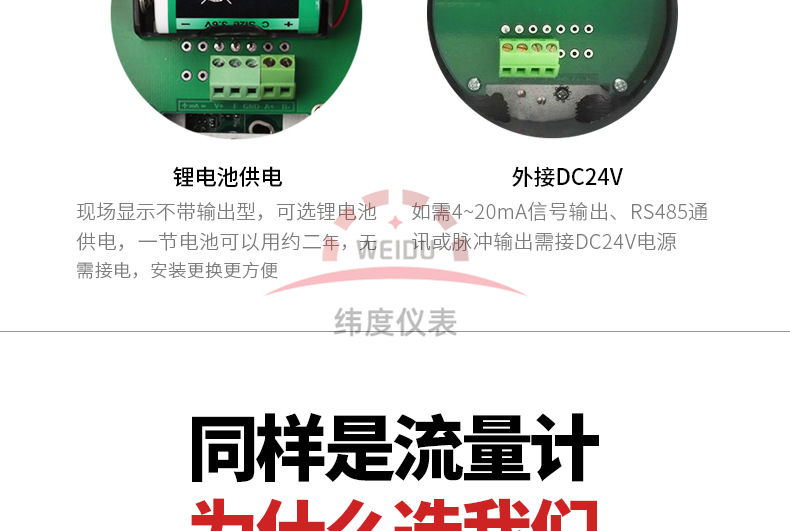

8、供电电源:传感器：+12VDC 、+24VDC（可选）；

                                 变送器：+24VDC；

                                 现场显示型：仪表自带3.2V锂电池；

9、信号传输线: STVPV3×0.3（三线制），2×0.3（二线制）；

10、传输距离:≤1000m；

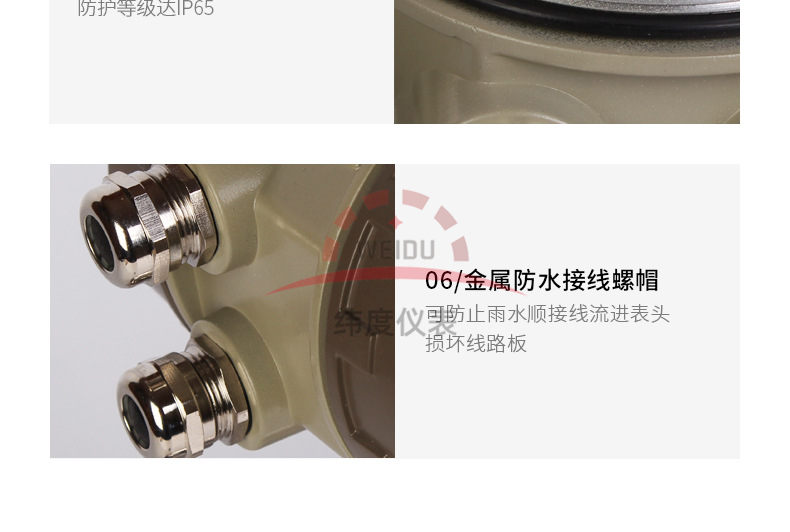

11、信号线接口:基本型：豪斯曼接头或自带三芯线缆；*型：内螺纹M20×1.5；

12、*等级:基本型：非*产品；*型：*dIIBT6；

13、防护等级:IP65。

六、安装场所：

1、安装场所应符合环境温度在-25～55℃范围内，湿度＜80％RH；

2、通风良好、避免日晒、雨淋；

3、避免在配管有振动或应力的场所；

4、避免易受到强烈热辐射、放射性影响的场所；

5、须***避免外界强电磁场对检测信号的干扰。如不能避免时，应在流量计（传感器）的放大器上加设屏蔽罩等措施来消除干扰；

6、在有*要求的场所，应采用隔爆放大器；

7、安装位置应考虑便于安装、操作、维修。

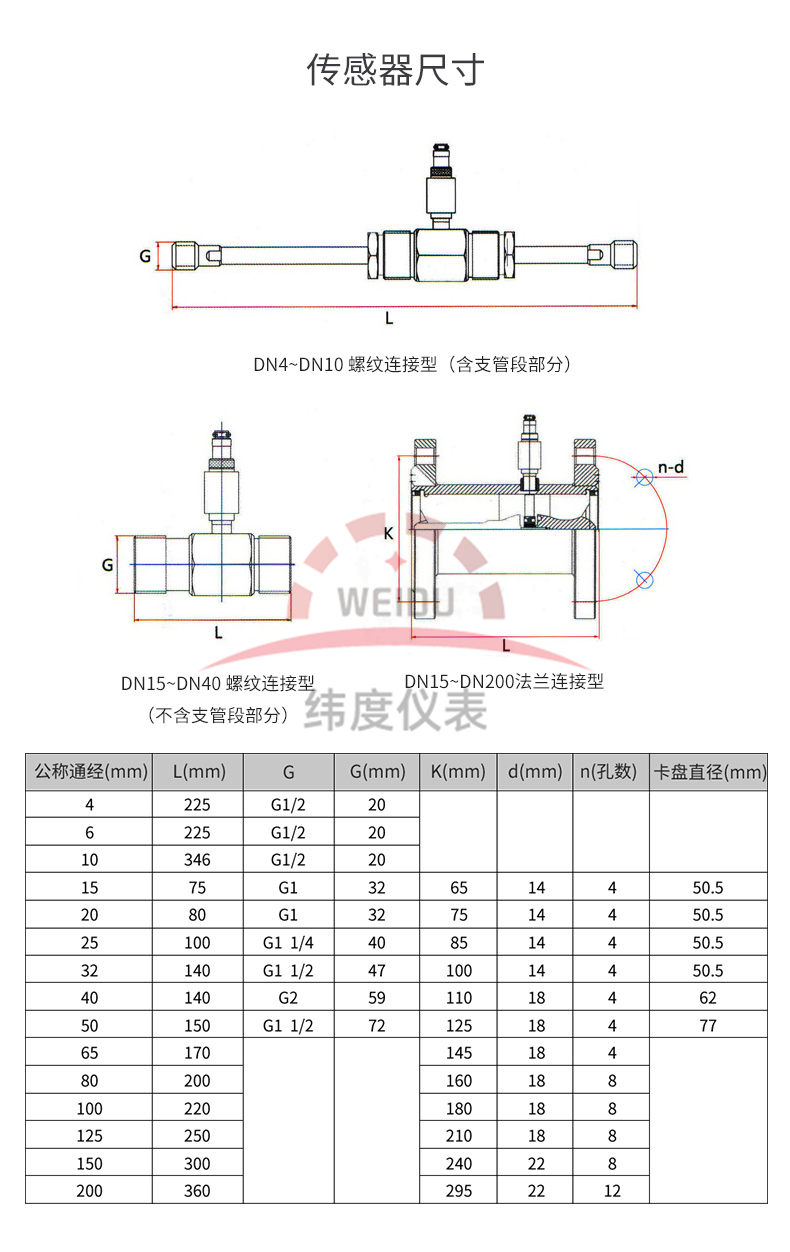

七、结构及安装方式：

1、 仪表安装采用螺纹连接及夹装式；

2、 安装时液体流动方向应与传感器外壳上指示流向的箭头方向一致，且上游直管段应≥6D，下游直管段应≥5D(D为被测管道实测内径)。

3、传感器应远离外界磁场，如不能避免，应采取*要的措施；

4、为了检修时不至影响液体的正常输送，应在传感器两端的直管段外安装旁通管；

5、传感器露天安装时，请做好放大器插头的防水处理；

6、传感器与显示仪表的接线，应根据放大器的电源来选择接线方式，详见有关使用说明书。

八、安装方面的原因可能导致的问题：

1、上、下游直管段长度不够；

2、仪表测量管内径与配管内径偏差大；

3、安装不同心、密封垫凸人管内；

4、仪表流向装反；

5、检测元件被杂质覆盖；

6、检测灵敏度降低，小流量漏计；

7、管道泄漏（例如安装在地下的管道，小的泄漏不被发现），阀门泄漏，旁通阀泄漏造成累积流量（总量）偏小；

8、存在两相流、脉动流影响准*计量。

九、布线与接地注意事项：

布线注意事项

1、尽可能采用一根完整的电缆线。

2、 应尽可能远离电噪声源（如大功率变压器、电动机和强电源线），避免与动力电源线平行布线。

3、 建议在粗的电线末端采用非锡焊的夹紧式接线片。

4、为防水和机械损伤，将电缆线装入金属导管内，但同一根导管内不得有大功率传输电缆，（一根传输电缆输送的zui大功率大于流量计信号电缆输送的zui小功率的10倍时，两者不能安装在同一根导管内）。

5、对存在较强外磁场的区域，应使检出装置的轴线与外界磁场的磁通方向相垂直或用*导磁材料对流量传感器或外界磁源进行屏蔽。

6、*型涡轮流量传感器电缆线的连接，须***严格遵守*放大器的有关*。

接地问题

1、屏蔽线只能一端接地，在显示仪表端接地。

2、接地应良好可靠，*型接地电阻需小于10Ω。

使用涡轮流量计时须***注意一下几点：

1、要求被测介质洁净，黏度低，腐蚀性小，不含杂质，以减少对轴承的磨损。如果被测液体气话或者含有气体时，要在流量计前装消气器。为避免流体中杂质进入变送器损坏重酬，以及为了防止涡轮被卡住，*要时加装过滤器。

2、流量计的安装应避免振动，避免磁场及热辐射。

3、介质的密度和黏度的变化对流量示值有影响，*要时应做修正。
