防腐型金属管转子流量计

一、产品概述：

LZ系列防腐型金属管转子流量计采用独立概念设计的测量管指示器，可选择不锈钢、哈氏合金、钛材、PTFE材料测量系统，低压力损失设计。流量计磁性耦合结构*保数据传输、信号更加稳定。保温或伴热夹套，垂直、水平、各种安装方式更适合不同使用场合。适用于小口径和低流速介质流量测量，对于直管段要求不*。较宽的流量比10：1;双行大液晶显示，可选现场瞬时/累计流量显示，可带背光;全金属结构，适于*温、*压和强腐蚀性介质;可用于易燃、易爆危险场合;选二线制、电池、交流供电方式;带有数据恢复，数据备份及掉电保护功能。

二、工作原理：

LZ系列防腐型金属管转子流量计是被测介质自下而上经锥形测量管时浮子的上下端产生差压形成上升的力，当浮子所受上升力大于浸在流体中浮子重量，浮子便上升，环隙面积就随之增大，环隙处流体流速立即下降，浮子上下端差压降低，作用于浮子的上升力亦随着减少，直到上升力等于浸在流体中浮子重量时，浮子便稳定在某一*度。浮子位置的*低即对应着被测介质流量的大小。浮子内置磁钢，在浮子随介质上下移动时，磁场随浮子的移动而变化。

a、对于就地型，由就地指示器中的旋转磁钢与浮子内磁钢耦合，而发生转动，同时带动指针，通过刻度盘指示出此时的流量大小。

b、对于智能型，由智能型指示器中的一个固态磁传感器将磁场的变化转化成电信号，经A/D变换、微处理器，D/A输出，LCD液晶显示，来显示出流量的大小及累积流量。

三、应用场合：

LZ系列防腐型金属管转子流量计适用于测量液体，气体。*应用于，石油、化工、发电、制药、食品、水处理等。复杂，恶劣环境条件，及各种介质条件的流量测量过程中。

四、主要特点：

1 全金属结构设计，坚固、简洁、耐*压、耐*温、防腐、使用寿命长；

2 短行程，总*250mm，安装方便 ；

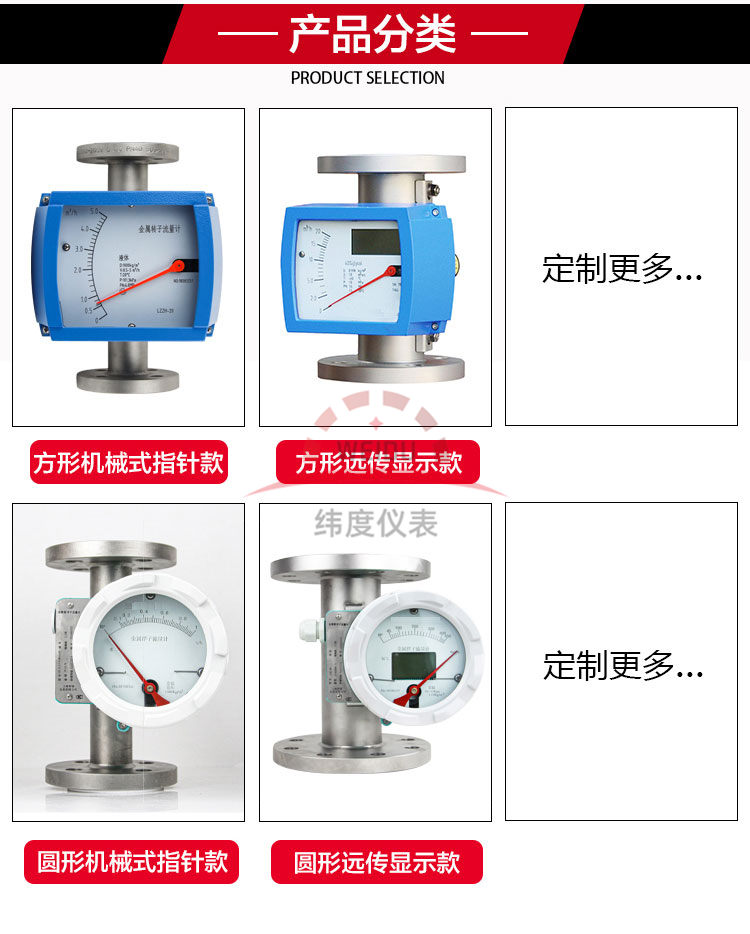

3 机械指针现场指示瞬时流量，LCD液晶显示瞬时流量、累积流量 ；

4 智能型指示器，采用国外zui新信号采集处理芯片，模块化设计，无磁滞后；

5 具有数据恢复、数据备份、掉电保护及错误自诊断功能 ；

6 HART型指示器，二线制24VDC供电，4-20mA*电流信号输出叠加HART协议；

7 通过HART通讯手操器可进行参数组态和现场调整 ；

8 与PC机串口连接，通过Windows程序，实现现场对仪表进行标定 ；

9 可用于易燃、易爆危险场合；

10垂直、水平、上进下出、底进侧出、侧进侧出等多种安装形式，法兰或螺纹连接。

五、技术参数：

测量范围:水（20℃）1-200000 l／h；

空气（20℃，0．1013MPa）0．03－4000m3／h；

参见流量表，特殊流量可订制；

量程比：*型10：1 特殊型20：1；

精度： *型1．5级 特殊型1．0级；

压力等级：*型： DN15－DN50 4.0MPa DN80-DN200 1.6MPa；

特殊型： DN15－DN50 25MPa DN80-DN200 16MPa；

夹套的压力等级为1．6MPa；

特殊型在选型和订货前应与工厂协商；

压力损失：7kPa-70kPa；

介质温度：*型：－80℃-＋200℃：PTFE：0℃－85℃；

*温型：zui*可达400℃；

介质粘度：DN15: <5mPa.s（F15.1-F15.3）；

<30mPa.s（F15.4-F15.8）；

DN25: <250mPFa.s；

DN50-DN150: <300mPa.s；

环境温度：液晶型－30℃－+85℃；

指针型－40℃－+120℃；

连接形式：*型：DIN2501*法兰；

特殊型：由用户指定的任意*法兰或螺纹；

电缆接口：M20＊1．5；

供电电源：*型24VDC二线制4－20mA（10．8VDC－36VDC）；

交流型：85－265VAC 50HZ。

六、安装要求。

1、流量计开箱检查无误后取出填充物，流量计应垂直安装在无震动的管道上，如要水平安装，订货时应额外说明。流量计中心线与铅垂线的夹角不应超过5°。

2、新装管道在金属管浮子流量计安装前应将新管道冲洗干净，如果被测介质含有颗粒杂质或气泡，则应在流量计上游安装过滤装置或设置排气口，安装时流体须***从下向上流动，若流体从上向下流动，则流量计不能工作。如被测介质是脉动流，则应在下游设置适当尺寸缓冲装置，如稳压罐等以消除脉动。

3、为了便于检查流量计零点和拆装维修与调试，应在流量计上、下游安装截止阀和旁通阀。

4、一次仪表按规定安装好后，应先关闭流量计上、下游截止阀，再检查一次仪表同二次仪表接线，无误后，开启二次仪表电源则瞬时流量应显示为零。

七、产品维护：

1、在长期的使用过程当中，管道内不可避免会有铁磁性杂质吸附在浮子上，这样会将浮子卡死或影响测量精度，要时常对传感器内浮子进行清洗；如果安装磁过滤器，也要进行定期清洗。

2、仪表指示器内装有电子元件，仪表接线或拆卸壳体后，要将螺钉旋紧，须***保证壳体的密封性，防止杂质、水或其它物质进入，同时还要保证仪表壳体的可靠接地。

3、仪表安装后，在*次使用时，要注意：

开启阀门时为避免形成压力冲击使浮子猛力撞击限位装置，造成仪表的损坏，一定要缓慢地打开阀门！

测量气体的仪表都装有气阻尼器，以zui大程度的减小浮子的震荡；为*保浮子的稳定性，可以在仪表的出口安装一节流阀。

4、对于远传型仪表，首先要保证仪表的接线正*后，方可通电；对于危险场合，须***选择*型，并按*要求进行安装使用。

八、使用注意事项：

1、仪表使用时，应先缓慢开启上游阀门至全开，然后用流量计下游的调节阀调节流量。仪表停止使用时应先缓慢关闭上游阀门，然后再关闭仪表下游的流量调节阀。

2、仪表的示值在刻线的中见,依浮子升起的*度由浮子的标尺处读出示值。

3、当锥管和浮子粘污时，应及时清洗。

4、定期检查流量计的误差，一旦超出规定误差，应调换浮子和锥管，或者重新标定以得到更好的精度。

5、被测流体与流量计标定介质不一致时，需对示值按进行修正。由下式表示QS=QN  QS＝实际流量 Qn＝流量计读数示值 ρn＝流量计标定时的介质密度ρs＝被测介质的密度 ρf＝浮子材料的密度。
