插入式热式质量流量计

一、产品概述：

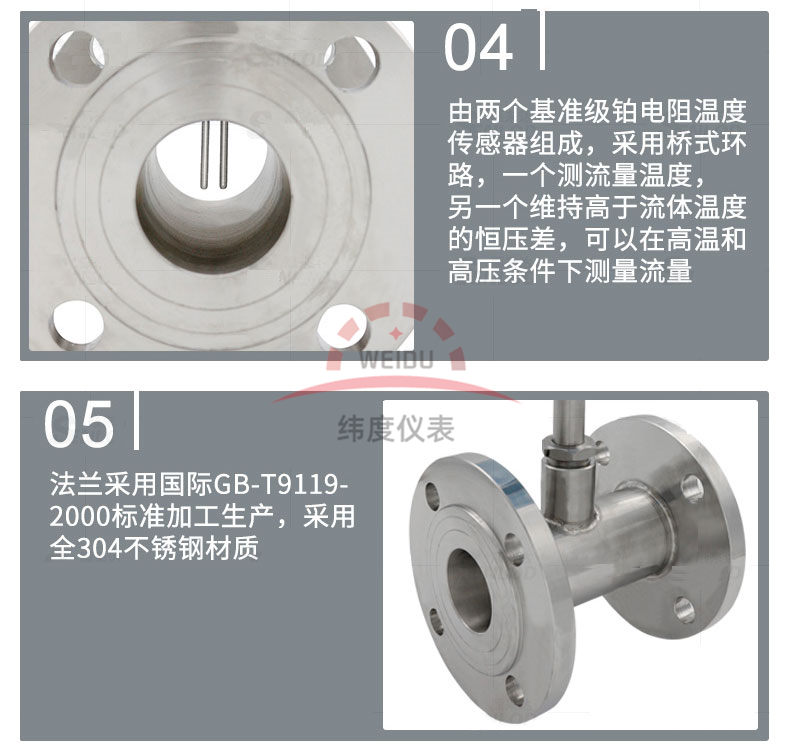

RSLC系列插入式热式质量流量计直接测量质量流量，无需温度和压力补偿，测量方便、准*、可得到气体的质量流量或*体积流量。传感器部分由两个基准级铂电阻温度传感器组成，采用桥式环路，一个传感器测量流体温度，另一个传感器为加热元件，维持*于流体温度的恒温差，即气体流过加热元件时将热量带走，带走的热量与气体的流速和气体的密度成正比。为了保持两个温度传感器的固定温差需要电路对加热元件提供更多的功率，电路中输出功率的大小与流体的质量有关，由此测量流量。

二、工作原理：

RSLC系列插入式热式质量流量计是利用热传导技术为基础，实现气体质量流量的测量。流量计的测量探头带有两个铂电阻传感元件。它们被置于流体中，其中一个通过加热功率P，使其温度升至T 1,另一个不加热，用于监测介质温度，设为T2 。于是两个传感元件之间产生了温差△T=T1-T 2。在流量为零时，△Tzui大，随着质量流量Q的增大，传感元件T1的热量被带走，T1下降，△T减小。故上述加热功率P、温差△T与质量流量Q之间将会产生一定的关系。

插入式热式气体质量流量计可用下式表示：P/ΔT=K1+K2F（Q）K3（1）上式中K1、K2 、K3是与气体物理性质有关的常数。

从上式可看出通过测量加热功率P，温差△T的变化即可求得质量流量Q。为使问题简化，实际工作中是将加热功率P或温差△T中一个保持不变。前者称为恒功率式，后者称为恒温差式。对于ZW-RSL型热式气体质量流量计，根据不同的要求而选其中的一种方式工作。

三、应用场合：

1、公用工程---电﹑气﹑ 水处理的监控；

管道的气体；通用系统；沼气；煤气；天然气；液化气；锅炉预热空气。

2、石油与天然气工业；

能量交换；填井气回收； 燃气计量；气体质量分析；泄漏气测试；天然气测量；火炬气的监控。

3、电力行业；

燃料系统中气体分配过程中的气体测量；锅炉及辅助系统中各种气体的测量；燃气炉中气体测量；氢气测量；电厂*炉的一次风、二次风的测量。

4、化学行业；

烟气循环监测；采样系统中气体流量计量；引风机的气体流量计量；化肥厂氨气测量 ；电池工厂各种气体流量测量。

5、冶金行业；

钢铁厂加气测量；炼铁厂*炉煤气的测量；焦化厂焦炉煤气的测量；轧钢厂加热炉燃气（*炉煤气、焦化煤气、天然气等）的测量控制；热处理淬火炉等的氢、氧、氮等气体的控制。

6、纸浆与造纸行业；

废水处理系统中气体的测量；烟道流量监控；锅炉回收二次/三次空气；锅炉的燃气和空气送风测量。

7、食品及医药行业；

加工操作中新鲜空气的加入；啤酒厂中的二氧化碳处理；瓶子消毒器中的热空气的流量；热氧化过程中气体流量测量；通风系统；锅炉进气﹑废气﹑过程控制。

8、环保；

沼气利用过程中的气体测量；污水处理过程中曝气池的气体测量；烟筒烟道排气监测SO2和NOX的排量。

9、其他行业；

工厂压缩空气测量；煤粉燃烧过程粉/气配比控制燃料；水泥工业竖式磨粉机排放热气流量控制。

四、主要特点：

1、采用稳定性******的技术铂RTD传感器；

2、采用享有专有技术"平衡结构封装",介质温度自补偿；

3、专有算法,可实现*线性、*重复性、*精度；

4、量程比宽1000:1,可据用户要求可拓展；

5、可实现大管径小流量测量，zui小流量可测低至零,分辨率0.001m/s；

6、无可动部件、振动影响可忽略；

7、直管段要求不*1-2D；

8、与介质的温度、压力无关；

9、专有*温算法，介质温度可达+510℃；

10、采用*湿算法，实现*精度测量；

11、对流量信号键入12点动态修正，内置10点修正；

12、在线动态校正电流/电压输出；

13、对粉尘等小颗粒不敏感；

14、在线不断流装卸，维护方便。

五、技术参数：

1、测量范围：（0.05～80）Nm/s（*状态为20℃，101.33KPa）；

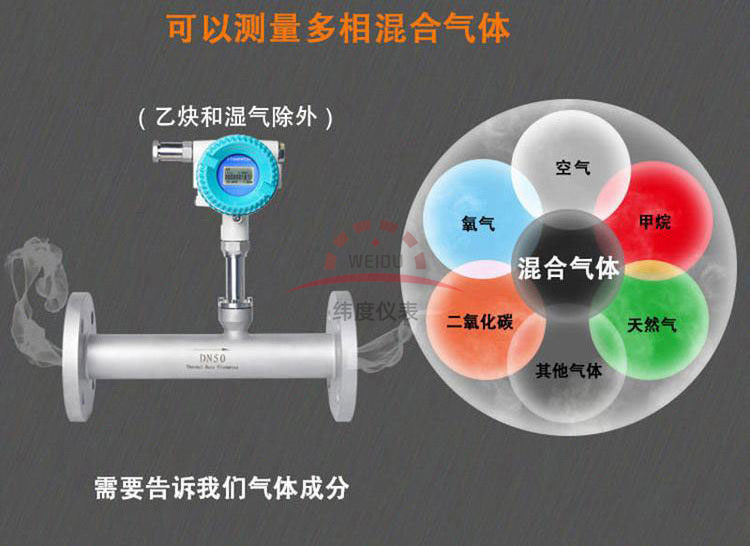

2、测量介质：除乙炔气外的洁净气体；

3、温度范围：环境温度：-40℃～+60℃；

4、介质温度：-10℃～+200℃；

5、准 * 度：±1％的读数；±0.5％满量程；

6、重 复 性：±0.5％的满量程；

7、输 出：瞬时流量 4-20mA DC zui大负载600Ω,RS232,RS485；

8、响应速度：小于1S；

9、供电电压：24VDC±10%；

10、机械连接：3/4 NPT不锈钢紧固件；

11、探杆长度：800mm（此长度为*长度，特殊请声明）；

12、探杆直径：18mm；

13、直管段长度：无严格要求；

14、压力损失：可以忽略；

15、工作压力：1.6MPa；

16、现场显示：（LED）上排为瞬时流量每行4个字符，下排为累积流量每行8个字符，可以按英制或公制单位显示流量、累积流量；

17、数据保护: 累计量保存在EEROM内，（断电可保存百年）；

18、传感器及管线表体材料:316L（可选哈氏合金C）；

19、防护等级：IP65；

20、变送单元：选择*封装。

六、产品分类：

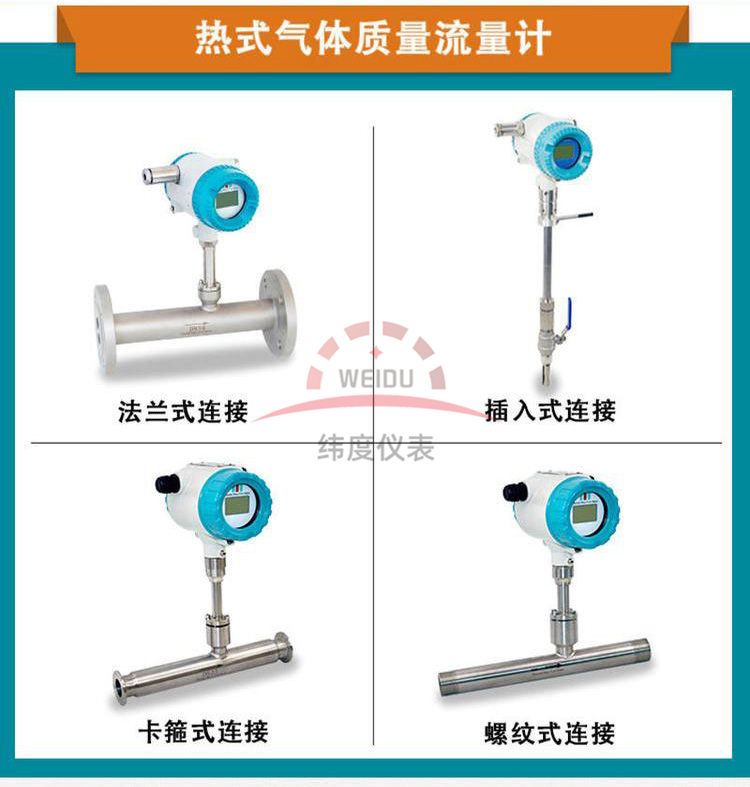

仪表分插入式与管道式，按连接方式和口径大小还可细分，具体如下：

1、ZW-RSLC-1插入式基型；

2、ZW-RSLC-2插入式法兰连接型【烟道气流量（速）计】；

3、ZW-RSLC-3插入式卡套（3/4″NPT）连接型；

4、ZW-RSLC-4插入式卡套+球阀连接型；

5、ZW-RSLC-5插入式密封体+球阀连接型；

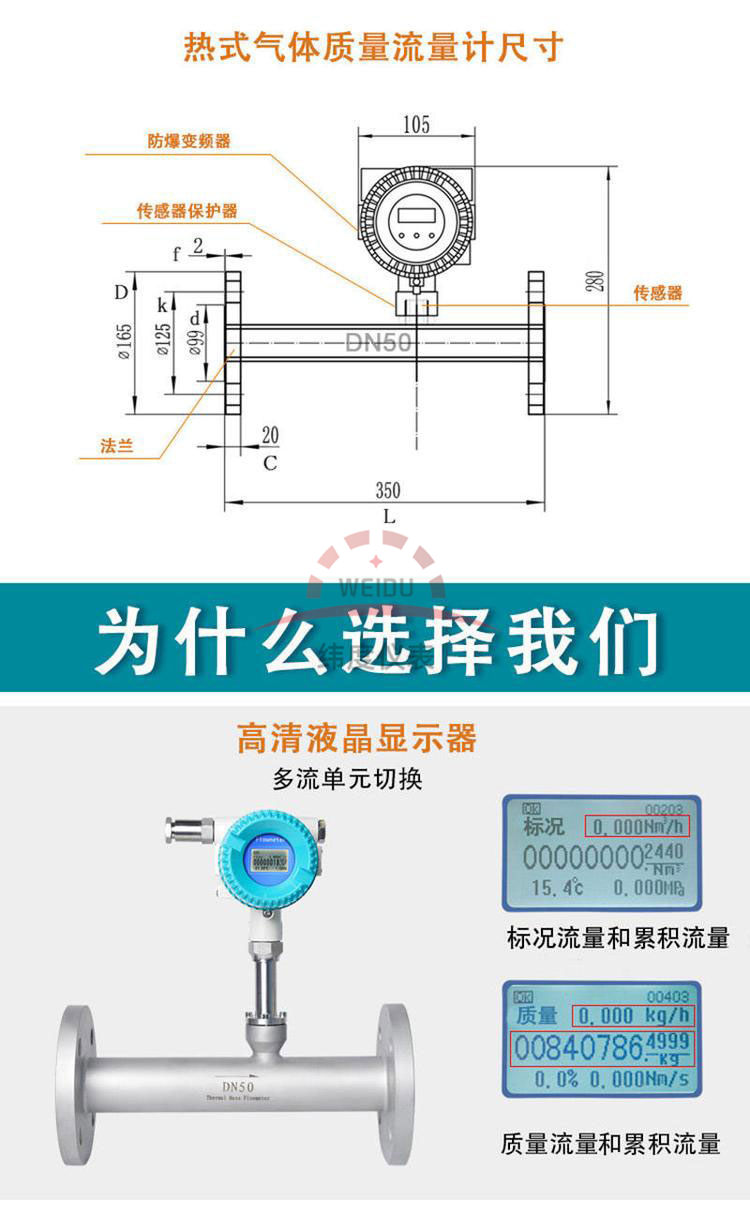

6、ZW-RSLG-1管道式（DN40、DN50、DN80、DN100）；

7、ZW-RSLG-2管道式（DN20、DN25）；

8、ZW-RSLG-3管道式（DN10、DN15、DN20A、DN25A）；

七、量程上下限的*定：

1、下限的*定：因为热式气体质量流量计对低流速敏感，zui低可测量0.05m/s流速，所以在选型中不需考虑下限；

2、上限的*定：主要由工艺流程设计值*定，一般仪表上限*于设计上限20%左右，以提*容错率；

3、混合气体量程：对于混合气体，用户应给出标方密度和摩尔比值（各种成分占总量的百分比），然后由厂家*定量程。一般采用空气或氮气标定，然后通过仪表转换系数修正；

声明：

量程选择上限受到设备条件限制，*上限采购前请与厂家*定技术明细。

八、安装方式选择：

1、建议：管径≤100时，选择管道式安装；

管径＞100时，选择插入式安装。

2、如果现场管道已安装好，有没有安装法兰，只能选择插入安装方式时，可在订购时与厂家说明。

九、结构类型选择：

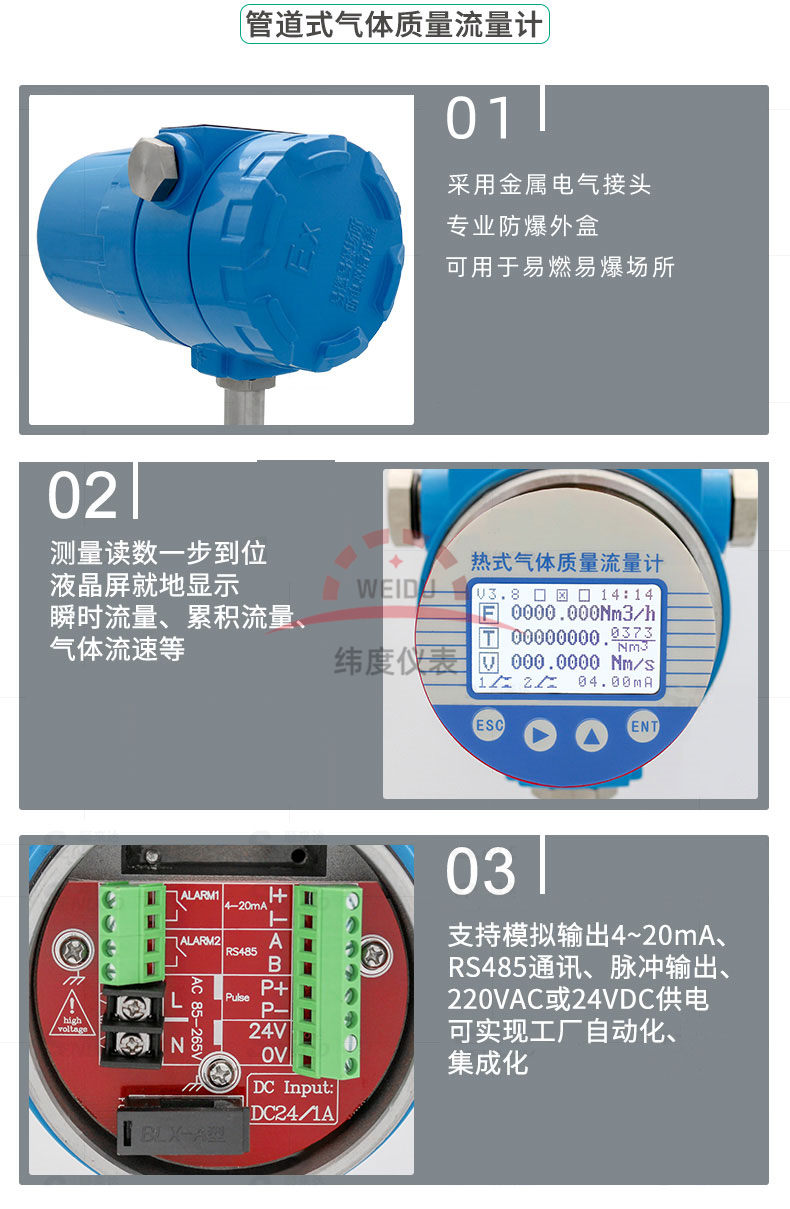

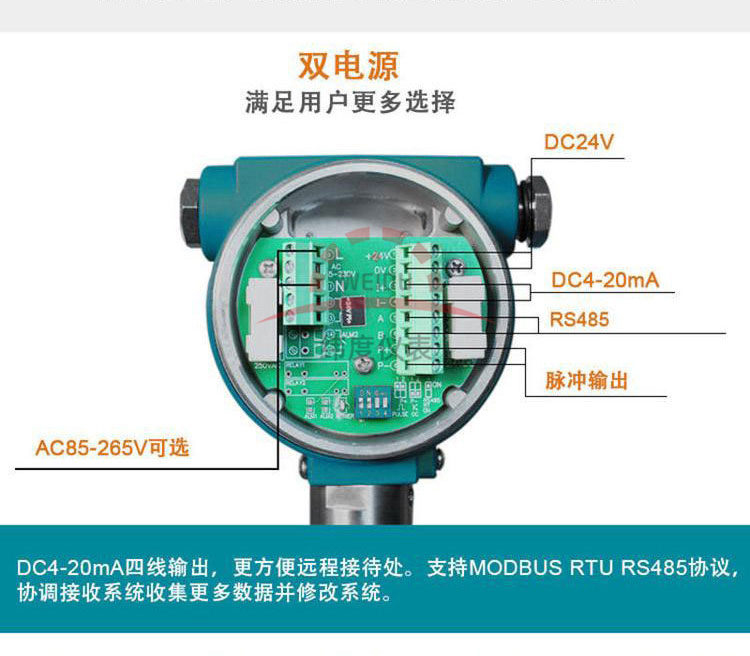

1、一体型结构，即传感器、变送器、显示部分为一体，供电为220VAC或24VDC。显示部分相当于一台流量积算仪，显示瞬时流量和累积流量，设置报警点和输出4~20mA线性信号。

2、分体型结构，即传感器、变送器和显示部分分离，显示部分为一台流量积算仪，显示瞬时和累计流量，设置报警点和输出4~20mA线性信号。两部分通过三根线连接，故变送器为三线制。

十、仪表输出类型选择：

1、线性输出

一体型结构输出的模拟信号是*4~20mA线性信号，在分体型结构中从变送器单元输出的4~20mA信号，线性较差，只有再从流量积算仪输出的信号才是准线性4~20mA信号。

2、从流量积算仪再输出的4~20mA，可以人为设定整个流量范围的一段。例如：某流量计量程为0~5000Nm3/h，输出4~20mA线性信号，可以设定0~3000Nm3/h，100~1500Nm3/h…输出4~20mA。

3、小信号切除：对某些用户来讲，需要小信号切除，以保证没有流量时显示为0或不计量。

4、输出滤波：气体在管道中流动，由于各种原因总是有些扰动，表现为输出数字显示跳动，增大积算仪中滤波系数，可以使跳动减小，有利观察。

5、通讯接口：用户需要通讯接口时，请在订货时说明。

注：上述所有项目都是产品须***具备的性能，只有流量积算仪输出4~20mA信号，通讯接口和报警点数量为选项。

十一、流量计安装位置及对管道的要求：

1、选取合理的安装位置，避免弯头、阀门、变径等产生流体流型剖面发生变化的组件。一般要求有一个较长的上下直管道，前直管段长大于10D，后直管段长大于5D。遇到特殊情况，请参照以下安装图标选取zui理想的安装位置，保证传感器的前后直管段距离，获得zui理想的测量效果。

2、现场满足不了直管段要求时，可以串接气体整流器，以便大幅度降低对直管段要求。

3、在直管段很短，有弯头及阀组等工况，采用热式气体质量流量计，需要一些实际经验具体问题具体解决，请在订货时共同探讨。

十二、插入式安装：

1、插入深度

气体在管道中流动，管道中个点的流速是不同的，而且差别很大，一般在管道壁附近流速慢，管道中心流速zui快。热式气体质量流量计实际上是气体流动速度传感器，流量等于管道截面积和流速的乘积，即

其中，S——管道截面积

R——圆形管道半径

a、b——方形管道截面边长

V——气体流速

Q——质量流量

测量的是管道中一点的气体流速，测量流量时这一点流速应取整个管道的平均流速点，这样才能使用以上公式计算流量，所以现场安装时，一定要把传感器查到平均流速点处。

2、根据设计*，RK100系列热式气体质量流量计规定：

在直管段较长或管径＞250时，传感器插入管道内径的?处

在直管段较短或管径≤250时，传感器插入管道内径的?处

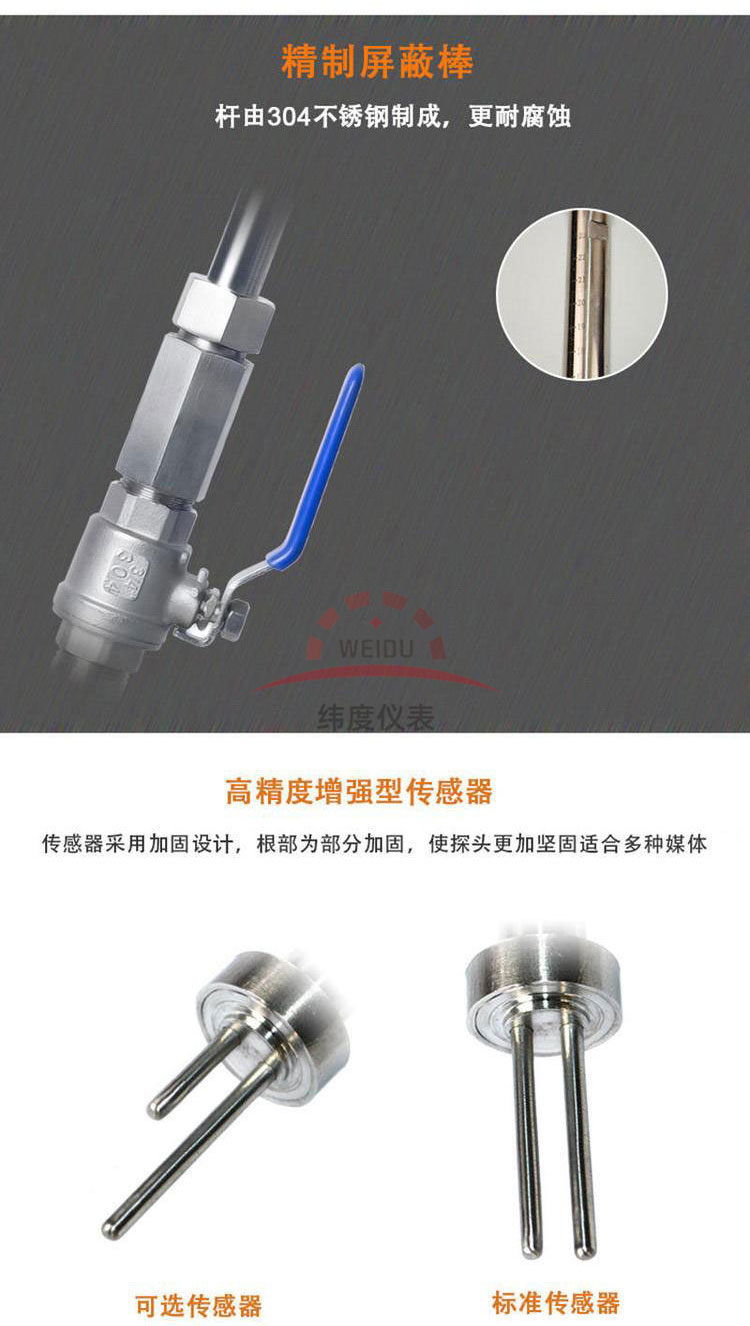

3、插入拔出方法：

a、在官道上开20孔，然后焊接"对丝底座在该孔上,底座由厂家提供。

b、在管道中如有流动气体，总是希望不因为传感器的插入和拔出将气体引出，为此厂家提供球阀密封装置，方便检修维护。

管道式安装：

管道式安装条件痛插入式安装条件。

电缆的安装：

1、大多数场所，可以采用双绞线供电。

2、如果采用屏蔽电缆引线，可以采用3×33/0.2的RVVP屏蔽电缆，也可以采用其它屏蔽电缆，只要芯线不要过细皆能使用，芯线直径一般为?0.5。

3、电缆从仪表引出孔引出时，一定要往下弯曲，防止水顺着电缆进入仪表内。

4、使用*仪表，应采用*软管连接，电缆外径和电缆的引出口密封套内径配套，为此厂家提供一套密封垫。
