手持式超声波流量计

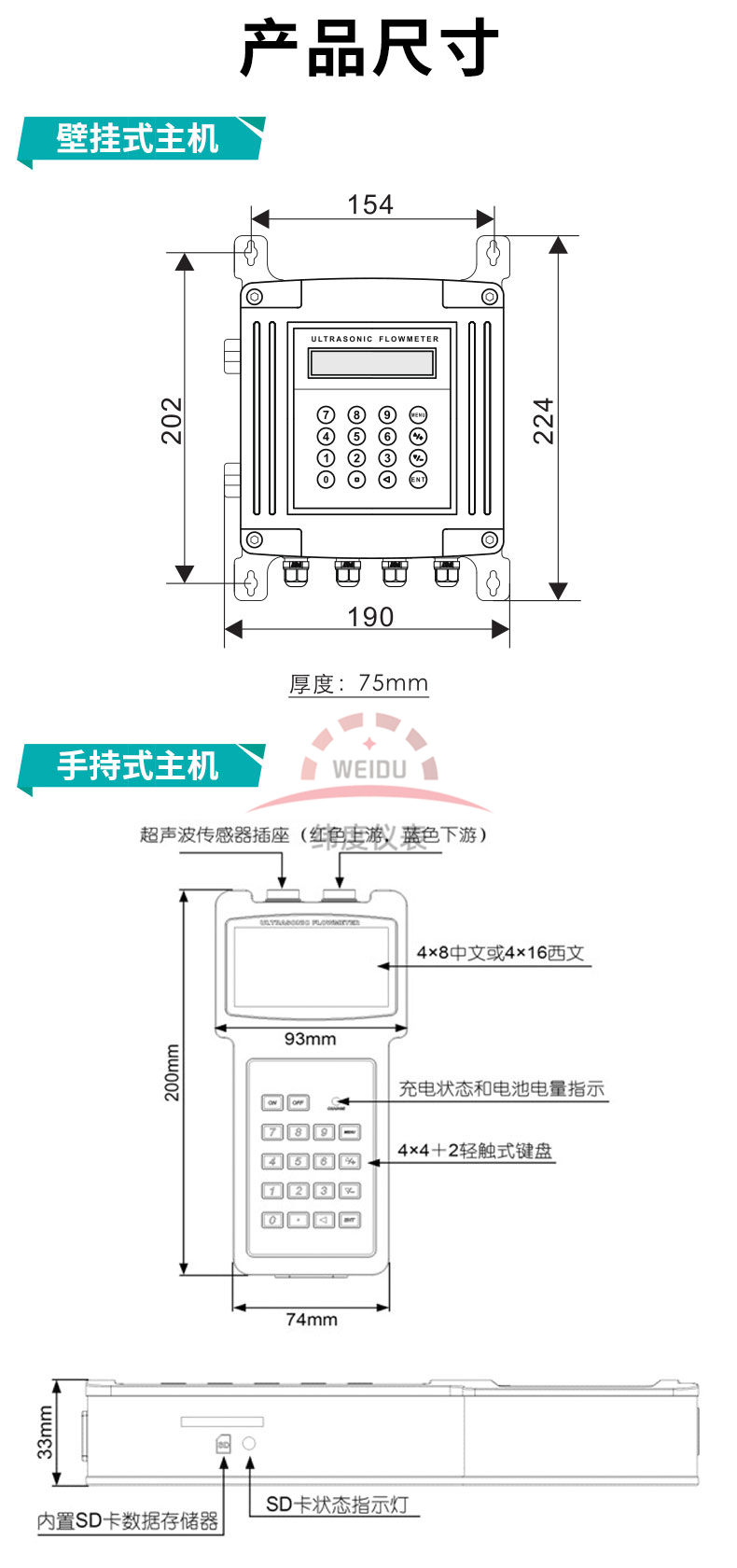

一、产品概述：

100H系列手持式超声波流量计是一个通用型、功能齐全、手持式时差法系统，并多种可选功能及附件以满足您各种液体流量测量要求。其小巧、轻便、可充电电池及通用型电源的设计更能使它成为能在各处测量的理想选择。配备耦合剂一支、内置数据记录器、一付5米的传感器电缆线、传感器固定夹具、携带式铝合金仪器箱或定制的*强度保护箱。

二、工作原理：

100H系列手持式超声波流量计利用测量超声波在管道中传播时间原理而实现的。介质（液体）在管道中流速，与超声波沿介质顺流和逆流传播的时间差存在着线性关系。只要分别测量出超声波顺流、逆流的传播时间，就可以依据线性关系得到沿管道路径上各点流速的瞬时平均流速。这样，介质流量则可以通过流速、管道截面积以及雷诺数等得到。

当超声波束在液体中传播时，流体的流动将使传播时间产生微小变化，并且其传播时间的变化正比于液体的流速，由此可求出液体的流速。

三、应用场合：

100H系列手持式超声波流量计采用外夹式传感测量液体流量。安装过程*为简单，全中文的人机界面，更易于操作。特别适合流量平衡测试及流量监测：饮用水、河水、海水、冷却水、热水、工业污水、润滑油、柴油、燃油、化工液体等。

四、主要特点：

1、内置数据记录器，可记录日期、累积流量、信号状态、工作时间等。

2、4行汉字同屏显示瞬时流量、流速、累积流量、信号状态等。

3、*数据接口RS232用于联网检测或导出记录数据。

4、OCT输出正、负、静累积脉冲信号和原频信号（1-9999KHz）。

5、非接触式测量，不干扰管道，无压力损失。

6、驱动电路电容参数自动侦测。

五、技术参数：

1、测量介质：各种液体。

2、管径范围：DN10mm～6000mm。

3、流速范围：0.01／s～30m／s 。

4、准*度：体积流量／测量值的±1％取决于应用条件测量值的±0.5％。

5、操作温度：-30～40℃。

6、电源：内置可充电电池3节AAA内置Ni-H电池适配器100V-240VAC 。

7、分辨率：0.025cm／s。

8、反应时间：1S 。

9、操作时间：在电池充满电的情况下＞14h。测量精度：优于1.0%。

10、重复性：优于0.2%。

11、测量周期：500ms（每秒2次，每个周期采集128组数据）。

12、工作电源：90-230VAC（内置镍氢充电电池，充足后可持续工作12小时）。

13、操作：4×4＋2盘盘；带充电指示灯。

14、安装方式：外敷式安装，操作简单，方便。

15、显示：4行汉字同屏显示瞬时流量、流速、累积流量、信号状态等。

16、信号输出：非隔离RS232（FUJI扩展协议）。

六、测量介质：

1、种类：自来水、海水、工业污水、酸碱液、酒精、啤酒、各种油类等能传导超声波的单一均匀的液体；

2、温度：0℃~160℃；

3、浊度：≤10000ppm，且气泡含量小；

4、流速：0~±30m/s；

5、流向：正、反向双向计量，并可计量净流量；

七、工作环境：

1、主机温度：-30℃~80℃；

2、流量传感器温度：-40℃~160℃；

3、温度传感器温度：根据用户需要选定；

4、主机湿度：85%RH；

5、流量传感器湿度：可浸水工作，水深≤3m；

6、电源：AC220V或DC8~36V或AC7~30V。

八、信号强度：

信号强度是指接收到的经过放大的超声波信号的幅度，用3位数表示：[000] 是指未检测到任何的信号；[999] 是指接收到的信号z大。

尽管信号在500-999之间流量计都能工作，但是较强的信号强度就能得到好的测量结果，所以使用者应当将传感器接收到的信号调整到zui大。

建议按下列方式操作来得到较大的信号强度：

1、如果测得流量数值不稳定、信号强度低于700时，重新选择较好的测量位置。

2、仔细地打磨管道的外表面，稍微多加一些耦合剂。

3、轻微调整传感器的相对位置同时观察流量计的接收信号强度，停在信号zui大的位置，同时也要检查传感器之间的距离是否满足M25窗口的显示要求。

信号质量（信号良度）：

流量计的信号质量是用Q值来表示的。Q值大意味着较*的信噪比（缩写SNR），当然测量的数据也比较准*，Q值应该在600-900范围之间，越*越好。

九、使用前准备工作：

1、使用便携式成套提供的专用电缆连接主机与探头，切勿混用。

2、电池充电方法:用配套电源插头线连接好电源与主机,把主机的电源开关关至OFF位置,将自动开始充电。当主机单元的LED亮时,表示正在进行充电。当主机单元的LED闪亮或熄灭时,充电完成。电池充电约需2小时。

十、安装注意事项：

1、液体须***充满管道，查明并准*输入管道外径、材质、壁厚、衬里材料及衬里厚度等管道的相关参数。

2、换能器安装时前、后直管段应至少满足前10D后5D的要求，避开管道顶部和底部，尽量安装在管道的水平位置，或与水平直径成45°的范围内，注意避开焊缝。

3、根据流量计计算出的安装距离安装换能器时，并综合参考流量计的信号强度、测得声速值、信号质量、安装距离检查等参数，将换能器安装位置调整到理想位置。若流量计测得声速值与实际声速值相差超过±6 m/s时，流量计测得的流量值与实际流量值也会出现差异。

4、流量计在不同管径上检定、校准，会得到不同的修正系数，即使同一台主机使用相同类型的不同换能器，也会得到不同的修正系数。因此，使用单台超声流量计对不同管径进行测量的用户，应按照******计量检定规程的要求定期送检。

十一、应用时注意事项：

1、流量计防止暴晒与雨淋。

2、仪器要小心携带,注意不要使其受到强烈的撞击和震动,建议使用配套的便携箱。

3、应尽量选择良好的环境下使用,选择没有过多灰尘和腐蚀性气体的使用现场。

4、防止电源线损坏,避免触电及起火的危险。

5、使用完毕后应及时关闭仪器电源开关。

6、每次使用后,应及时给电池充电。

十二、配置：

1、主机：1台；

2、传感器：1对；

可选配传感器：

*小型传感器S 1型（适用DN15~100mm/适用温度0?70℃）

*中型传感器M1型：（适用DN50~700mm/适用温度0?70℃）

*大型传感器L 1型：（适用DN300~6000mm/适用温度0?70℃）

*温小型传感器S1H 型：（适用DN15~100mm/适用温度0?160℃）

*温中型传感器M1H 型：（适用DN50~700mm/适用温度0?160℃）

*小型支架传感器S1Z 型：（适用DN15~100mm/适用温度0?70℃）

*中型支架传感器M1Z型：（适用DN50~700mm/适用温度0?70℃）

3、钢链：1套（外绑式传感器专用）；

4、充电器：1个；

5、数据线：1条；

6、专用电缆：2条（单根长5米）；

7、偶合剂：1瓶；

8、卷尺：1只 ；

9、防护箱：1个（铝合金）。
