热水流量计

一、概述

  热水流量计，涡轮流量计是本厂采用国外*技术生产制造的，是液体计量Z理想的流量计之一。它具有结构简单、精*度*、安装维修使用方便等特点。该产品*用于石油、化工、冶金、供水、造纸、环保、食品等领域，可靠测量水、纯水、自来水、无杂质的污水、柴油、汽油和低粘度的原油等液体的体积流量。与具有定量功能的显示仪表配套使用，可以进行自动定量控制、上下限报警等用途。

二、产品特点：

1．传感器为硬质合金轴承止推式，不仅保证精度，并且提*耐磨性能。

2．结构简单、牢固以及拆装方便。

3．测量范围宽，下限流速低。

4．压力损失小，重复性好，精*度*。

5．具有较*的抗电磁干扰和抗振动能力。

三、工作原理：

流体流经传感器壳体，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在一定的条件下，转速与流速成正比，由于叶片有导磁性，它处于信号检测器（由磁钢和线圈组成）的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电

脉冲信号，此信号经过放大器的放大整形，形成有一定幅度的连续的矩形脉冲波，可远传至显示仪表，显示出流体的瞬时流量和累计量。在一定的流量范围内，脉冲频率f与流经传感器的流体的瞬时流量Q成正比，流量方程为：

式中：

f——脉冲频率[Hz]；

k——传感器的仪表系数[1/m3]，由校验单给出。若以[1/L]为单位

Q——流体的瞬时流量（工作状态下）[m3/h]；

3600——换算系数。

  每台传感器的仪表系数由制造厂填写在检定*中，k值设入配套的显示仪表中，便可显示出瞬时流量和累积总量。

四．主要技术性能：

1.公称通径：（4～200）mm，DN-200以上选用插入式；

2.介质温度：常温型（-20～80）℃、*温型（-20～150）℃；

3.环境温度：（-20～55）℃；

4.准 * 度：±0.5%、±1％；

5.检出器信号传输线制：三线制电压脉冲（三芯屏蔽电缆）；

6.供电电源：电压：12V±0.144V, 电流：≤10mA；

7.输出电压幅值：*电平≥8V，低电平≤0.8V；

8.脉冲输出型：传感器至显示仪表的距离可达250米；

9.4～20mA输出型：变送器至显示仪表的距离可达500米；

10.现场显示型供电电源：3V（锂电池供电，可连续使用3年）；

10.显示方式：现场液晶显示瞬时流量和累计流量；

11.现场显示带信号输出供电电源：24V；4～20mA两线制电流输出，远传距离500米，可加装RS485通讯功能。

五、使用

◆ 使用时，应保持被测液体清洁，不含纤维和颗粒等杂质。

◆ 传感器在开始使用时，应先将传感器内缓慢的充满液体，然后再开启出口阀门（阀门应安装在流量计后端）。严禁传感器处于无液体状态时受到*速流体的冲击，否则会造成叶轮损坏。（此项非常重要）

◆ 传感器的维护周期一般为半年。检修清洗时，请注意勿损伤测量腔内的零件，特别是叶轮。装配时请看好导向件及叶轮的位置关系。

◆ 传感器不用时，应清洗内部液体，吹干后且在传感器两端加上防护套，防止尘垢进入，然后置于干燥处保存。（此项非常重要）

◆ 配用的过滤器应定期清洗，不用时应清洗内部的液体，同传感器一样，加防尘套，置于干燥处保存。

◆ 传感器的传输电缆可架空或埋地敷设（埋地时应套上铁管。）

◆ 在传感器安装前，先与显示仪表或示波器接好连线，通电源，用口吹或手拨叶轮，使其快速旋转观察有无显示，当有显示时再安装传感器。若无显示，应检查有关各部分，排除故障。

六、模拟型涡轮流量传感器介绍：

涡轮流量传感器本身不具备现场显示功能，仅将流量信号以三线制电压脉冲的形式远传输出。供电电源+12VDC或+24VDC，远传距离250m。仪表价格低廉，集成度*，体积小巧，特别适用于与二次显示仪、定量控制、与计算机控制系统配合使用。

九、智能型涡轮流量计介绍：

智能型热水流量计，是在涡轮流量传感器的基础上，增加了电池供电的现场LCD显示表头。该显示表是采用*的超低功耗单片微机技术研制的，传感器与显示表组成一体型涡轮流量计。与传统的涡轮流量传感器配二次仪表组成的测量系统相比，它具有体积小、重量轻、显示读数直观、清晰、可靠性*等明显优点。表头显示方式单排7位液晶显示，自动切换显示瞬时流量和累计流量。也可单独显示瞬时流量或累计流量，低功耗工作：一节锂电池可连续使用3年以上，掉电保护仪表系数、累计流量值保持十年不丢。也可加装外部一键清零装置。

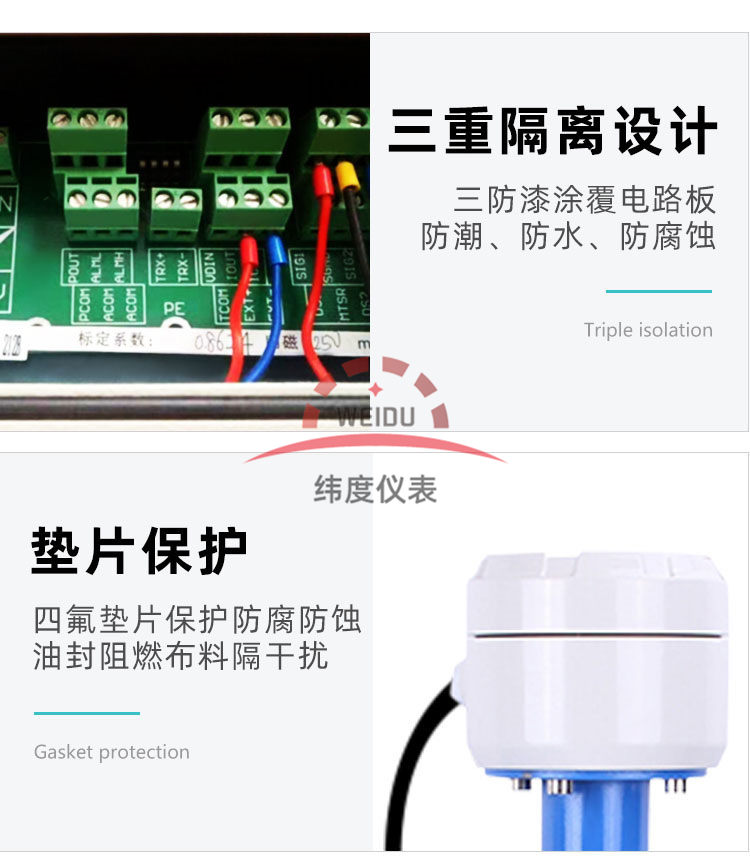

七、多种输出型涡轮流量计介绍：

智能型涡轮流量传感器是在一体智能型涡轮流量计的基础上增加了4~20mA 两线制电流变送功能，该仪表需要24VDC供电，即可现场显示又可远传输出，特别适合于与显示仪、工控机、DCS等计算机控制系统配合使用。也可加装外部一键清零装置。

八、隔爆型涡轮流量变送器介绍：

涡轮流量变送器本身不具备现场显示功能，仅将流量信号以两线制4～20mA电流的形式远传输出，外供电+24VDC，远传距离500m。

采用电流信号的原因是不容易受干扰。并且电流源内阻无穷大，导线电阻串联在回路中不影响精度，在普通双绞线上可以传输数百米。上限取20mA是因为*的要求：20mA的电流通断引起的火花能量不足以引燃瓦斯。下限没有取0mA的原因是为了能检测断线：正常工作时不会低于4mA，当传输线因故障断路，环路电流降为0。常取2mA作为断线报警值。

电流输出型变送器将物理量转换成4~20mA电流输出，*然要有外电源为其供电。Z典型的是变送器需要两根电源线，加上两根电流输出线，总共要接4根线，称之为四线制变送器。

当然，电流输出可以与电源公用一根线（公用VCC或者GND），可节省一根线，称之为三线制变送器。

其实 4～20mA电流本身就可以为变送器供电。变送器在电路中相当于一个特殊的负载，特殊之处在于变送器的耗电电流在4~20mA之间根据传感器输出而变化。显示仪表只需要串在电路中即可。这种变送器只需外接两根线，因而被称为两线制变送器。

在工业应用中，测量点一般在现场，而显示设备或者控制设备一般都在控制室或控制柜上。两者之间距离可能数十至数百米。按一百米距离计算，省去两根信号传输导线意味着成本降低近百元！另外四线制变送器和三线制变送器因导线内电流不对称*须使用昂贵的屏蔽线,而两线制变送器可使用非常便宜的的双绞线导线,因此在应用中两线制变送器*然是。
