玻璃板液位计

一、产品概述：

UWB系列玻璃板液位计来直接指示密封容器中的液位*度，具有结构简单，直观可靠，经久耐用等优点，但容器中的介质须***是与钢、钢纸及石墨压环不起腐蚀作用的。玻璃板是按原化工部HG5-1364~1370-80*生产的适用于直接指示各种塔、罐、槽、箱等容器内介质液位。在仪表上下阀门内装有安全钢球，当玻璃意外破损时，钢球能在容器内压力的作用下，自动关闭液流通道，以防止液位继续外流。在仪表的阀端有阻塞孔螺钉，可供取样时用，或在检修时，放出仪表中剩余液体时用。根据连通器原理，通过透明玻璃直接显示容器内液位实际*度。

二、工作原理：

UWB系列玻璃板液位计是基于连通器原理设计的，由玻璃板及液位计主体构成的液体通路是经接管用法兰或锥管螺纹与被测容器连接构成连通器，透过玻璃板观察到的液面与容器内的液面相同即液位*度。 液位计两端的针型阀不仅起截止阀的作用，其内部的钢球具有逆止阀的功能，当液位计发生意外破损泄漏时，钢球可在介质压力作用下自动关闭液体通道，防止液体大量外流起到安全保护作用。液位计改变零件的材料或增加一些附属部件即可达到防腐、保温、防霜、照明等功能。

三、应用场合：

UWB系列玻璃板液位计生产工艺xj****，测试设备齐全，产品结构简单，安装，维修方便，不堵塞，不泄漏，排污性能好。该产品*应用于石油，化工，电力，冶金，医药等领域，可直接对各种*，中，低压密封容器或开口贮存罐内的液位进行观测。

四、主要特点：

1、液位显示清晰，直观，可以实现汽红液绿的双色显示效果；

2、360°范围内可任意调整可视方向（中，低压型）；

3、产品多，类型全，有透光式，反射式，伴热型，防霜型，无盲区型，双色型，防紫外线型，宽液室型，照明型，*温型，*压型及*温*压型等可供选择；

4、密封结构合理，无泄漏；

5、上，下阀门具有快速切断保护装置，安全可靠；

6、带放空堵头及排污阀。

五、技术参数：

1、压力等级：2.5，4.0，6.3，10.0，16.0，20.0，25.0MPa

2、操作温度：-196℃~400℃

3、*中心距：500，800，1100，1400，1700mm（可根据用户要求制作）

4、*可视范围：255，550，845，1140，1435mm（可根据用户要求制作）

5、伴热蒸汽压力：≤0.6MPa

6、伴热夹套接口：1/2″NPT内螺纹

7、阀门自动封闭压力：≤0.3MPa

8、连接法兰*：HG20592~20635-97 DN20（法兰*，口径，压力及密封面型式可根据用户要求制作）

9、螺纹连接接口：G3/4″外螺纹

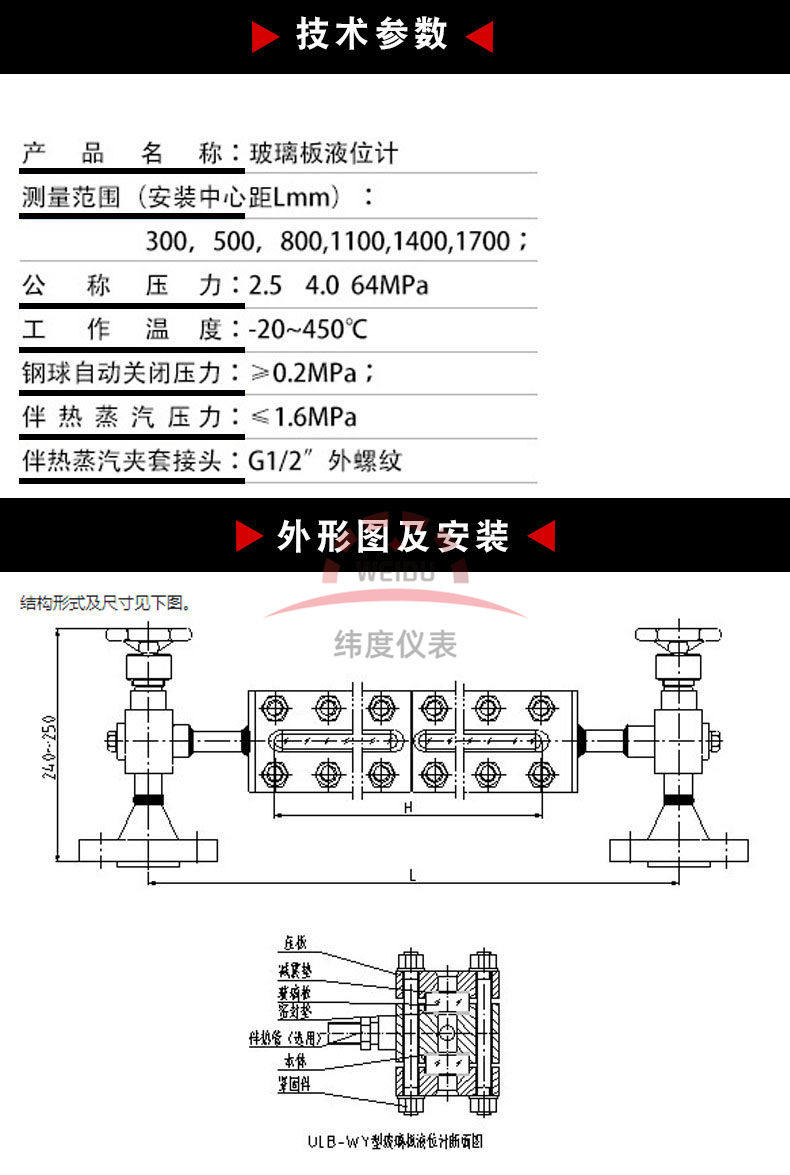

六、外型尺寸图：

1.针型阀 2.本体 3.压盖 4.衬垫 5. 玻璃板 6.螺母 7.垫片 8.U型螺栓 9.螺柱 10.加热夹套

反射式普通型

反射式夹套型(Z)

透光式普通型

透光式夹套型(Z)

七、分类和使用范围：

1、按工作原理可分为：透光式和反射式两种类型,具体使用范围如下：

a、透光式玻璃板液位计主要用于观测不透明的或有颜色液体的液位；

b、反射式玻璃板液位计主要用于观测无色，透明的液体的液位；

2、按操作温度可分为：普通型和*温型两种类型,具体使用范围如下：

a、普通型玻璃板液位计主要用于压力等级小于或等于PN6.4MPa,被测介质的操作温度小于或等于250℃的场合。

b、*温型又可分为:*温低压型，*温中压型和*温*压型，具体使用范围如下：

1)、*温低压型玻璃板液位计主要用于压力等级小于或等于PN4.0MPa,被测介质的操作温度大于250℃且小于等于400℃的场合。

2)、*温中压型玻璃板液位计主要用于压力等级小于或等于PN6.4MPa,被测介质的操作温度大于250℃且小于等于400℃的场合。

3)、*温*压型玻璃板液位计主要用于压力等级小于或等于PN25.0MPa,被测介质的操作温度大于250℃且小于等于400℃的场合。

3、按压力等级可分为：低压型，中压型和*压型三种类型,具体使用范围如下：

a、低压型玻璃板液位计主要用于压力等级小于或等于PN4.0MPa,被测介质的操作温度小于或等于250℃的场合。

b、中压型玻璃板液位计主要用于压力等级小于或等于PN6.4MPa,被测介质的操作温度小于或等于250℃的场合。

c、*压型玻璃板液位计主要用于压力等级小于或等于PN25.0MPa,被测介质的操作温度小于或等于250℃的场合。

八、玻璃板液位计与玻璃管液位计的区别：

液位计是一种常用的流量测量仪器，在多个行业中都有一定的应用。液位计的种类是非常多的，其中玻璃管液位计和玻璃板液位计都是常用的类型，大家对于两者之间的区别都了解过吗？今天小编就来为大家具体介绍一下玻璃管液位计与玻璃板液位计的区别吧，希望可以帮助到大家。

1、玻璃管液位计：

玻璃管液位计根据使用要求可有各种形式，要求不*的可以因陋就简自制，*容器的液位可用较平直光滑和粗的玻璃管(使毛细现象减小)加上较*的游标刻度尺来读数。

在与容器连通的玻璃管中安有浮动磁钢(又称浮子)1，在玻璃管外面上下端各装以干簧继电器2，如这样，当浮子接近千簧继电器时，继电器产生开关动作，就可以对液位的上下限进行控制或报警。

玻璃管液位计适用于较低压力的、敞口或密封容器液位的直接指示。

2、玻璃板液位计：

它的结构为在厚实的钢化玻璃板1上开以细槽，下端用金属管2与容器被测液体相连，上端用金属管3与容器液面上空问相连，与容器相连处装有阀4，以便操作。

玻璃板液位计能耐较*的压力(可达40公斤力/平方厘米)，能测多种介质的液位(如水、弱碱、氨液、各种油品、丙铜、苯、异丙醉等)，如果要测从较大量程的液位，如3-4米时，可以把好几段玻璃板连接起米，组成既有较大量程，又耐较*压力的玻璃板液位计。

九、液位计的安装、使用与维护：

1、为了保证自动密超过计划作用，容器内的介质压力不得小于0.2MPa,在打开上下阀时，阀杆退出转数不少于4转(使钢球封门时，不致于碰到阀杆的*)。

2、使用中的仪表应定期检查。清洗玻璃板内外壁污垢，使液位显示清晰。

3、检修装配玻璃板在旋紧螺栓时，要密切注意玻璃板受力不均而破碎。因此，螺栓须严格按图示1、2、3┈┈┈10、11、12顺序交叉地分多次夹紧玻璃板。

十、使用注意事项：

对于玻璃板式液位计的保养，有这么几个要点是需要注意的。

1、常操作使用的时候需留意液位计的外表是否有污渍或漏液，如有污渍或残留液体没有及时清理的话，容易对液位计本体产生腐蚀，也会影响到液位测量数据的读取。

2、介质温度比较*时，保养的时候需要注意，在每次保养结束的时候切记不要阀门全开，要慢慢的让介质流入测量管，防止测量管因温差过大而导致破裂。

3、当容器内存在压力的时候，切记不要超压使用，一定要在规定范围内运行使用。

4、在对测量管进行清洗的时候需注意使用适当的清洁剂，用长杆毛刷上下清洗，去除管内污垢。

5、定期打开排污阀对玻璃板液位计的测量管内部积留的污渍进行排放。
