分体式超声波液位计

一、产品概述：

200KF系列分体式超声波液位计是一种智能非接触式液（物）位测量仪表。产品具有发射功率可调整，全量程内增益控制，自动温度补偿等功能，并采用******的检测和计算方法，能识别虚假信号，从而有效去除各种干扰信号。由于采用******的检测和计算方法从根本上提升了该系列产品的测量精度及数据稳定性。

二、工作原理：

200KF系列分体式超声波液位计就是通过一个可以发射能量波（一般为脉冲信号）的装置发射能量波，能量波遇到障碍物反射，由一个接收装置接收反射信号。根据测量能量波运动过程的时间差来*定物位变化情况。由电子装置对微波信号进行处理，转化成与物位相关的电信号。

一次探头向被测介质表面发射超声波脉冲信号，超声波在传输过程中遇到被测介质（障碍物）后反射，反射回来的超声波信号通过电子模块检测，通过专用软件加以处理，分析发射超声波和回波的时间差，结合超声波的传播速度，可以准*计算出超声波传播的路程，进而可以反映出物位的情况。

三、应用场合：

200KF系列分体式超声波液位计适用于石油化工、冶金、电力、制药、供排水、环保等系统和行业的各种介质的液位测量。精巧的结构，简单的调校和灵活的安装方式为用户轻松地使用提供了方便。4～20mA、 0～5v、 0～10mA等*信号输出方式由用户根据需要任选。

四、主要特点：

1、具有抗干扰性强。可任意设置上下限节点及在线输出调节，并带有现场显示，可选择模拟量,开关量及RS485输出，方便的与相关设施接口。

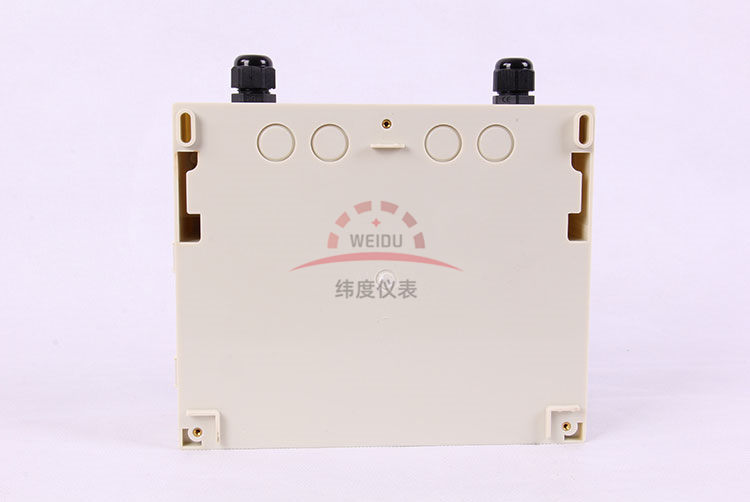

2、采用聚丙烯防水外壳。壳体小巧且相当坚固,具有优良的耐化学品性,对于无机化合物、不论酸、碱、盐溶液、除强氧化性物料外，几乎都对其无破坏作用，对几乎所有溶剂在室温下均不溶解，一般烷、烃、醇、酚、醛、酮类等介质上均可使用。

3、重量轻，不结垢，不污染介质。

4、无毒性。可用于食品工业设备安装，维修*为方便。

五、技术参数：

环境温度：-20～50℃；

相对湿度：5%～100%（包括直接湿）；

环境压力：86kPa～108 kPa；

测量范围：0.25～5m、8m 、10m 、12m 、15m （大量程可定制）

工作频率：30KHz；

信号输出：4-20mA /HART协议、开关量PNP（NPN）、继电器输出（定货约定）；

现场显示：4位LED数显；

负载：24VDC 550Ω（4-20mA）；

供电电压：24VDC （18～24V）；

功消耗：1.2W（55mA，DC24V）；

测量误差：量程的0.5％（空气中）；

分辨率：≤2mm （温度补偿内置）；

响应时间：1.5s；

发射波束角：≤10°；

过程压力：≤0.2MPa；

过程温度：－40～70 ℃ （耐*温,耐水气须定制）；

防护等级：IP65。

六、容器安装条件：

1、密闭容器：

a、对于8m以下量程，容器上要有DN65以上的法兰口，对法兰下的接管长度无需要求。

b、对于10m、12m量程，容器上要有DN80以上的法兰口，对法兰下的接管长度小于150mm。

c、对于15m量程，容器上要有DN150以上的法兰口，对法兰下的接管长度小于150mm。

d、对于20m、30m、40m量程，容器上要有DN200以上的法兰口，对法兰下的接管长度小于200mm。

2、开口容器：

a、对于8m以下量程，容器上要有直径65mm以上安装口。

b、对于10m、12m量程，容器上要有直径80mm以上安装口，安装口的厚度小于150mm。

c、对于15m量程，容器上要有直径150mm以上安装口，安装口的厚度小于150mm。

d、对于20m、30m、40m量程，容器上要有直径200mm以上安装口，安装口的厚度小于200mm。

七、安装原则：

1、探头发射面到低液位的距离，应小于选购仪表的量程。

2、探头发射面到*液位的距离，应大于选购仪表的盲区。

3、探头的发射面应该与液体表面保持平行。

4、探头的安装位置应尽量避开正下方进、出料口等液面剧烈波动的位置。

5、若池壁或罐壁不光滑，仪表安装位置需离开池壁或罐壁0.3m以上。

6、若探头发射面到zui*液位的距离小于选购仪表的盲区，需加装延伸管，延伸管管径大于120mm，长度0.35m～0.50m，垂直安装，内壁光滑，罐上开孔应大于延伸管内径。或者将管子通至罐底，管径大于80mm，管底留孔保持延伸管内液面与罐内等*。

八、接线形式的选择：

1、两线制：两线制超声波物位计其供电（仅DC24V）与信号输出（D-20mA）共用一个回路，仅使用两条线即可，为*的变送器形式。

2、三线制：三线制超声波物位计实际上为四线制，其供电（仅DC24V）与信号输出（D-20mA）回路分离，各使用两条线，当它们负端共地相连时，通常使用三条线即可。其优势是发射功率较大。

3、四线制：供电（DC24V或AC220V）与信号输出（D-20mA）回路分离，使用两条线，其优势是发射功率较大，同时提供*、低位继电器输出，增加了新功能。

4、测量量程：

a、根据实际量程选择相应型号的超声波物位计。

b、若被测液体波动剧烈，请选择量程大一级别的型号。

c、固体料位测量的有效量程为液位量程的1/2至2/3。

5、供电形式：

DC24V供电：

a、提供给两线制系列的供电电流能力应不小于30mA。

b、提供给三线制系列的供电电流能力应不小于60mA。

c、提供给四线制系列的供电电流能力应不小于80mA。

AC220V供电：

只能选择四线制系列的产品，供电电流能力应不小于50mA。

九、使用注意事项：

1、本仪表在室外使用，安装遮阳篷或者保护箱，以免时间长了，液晶屏受阳光照射而老化。如果在有腐蚀性气体的环境中使用，需要加装防腐外套，并且拧紧仪表的外表壳和进出线端子。在有腐蚀性气体或液体的场合使用，或者在海边、海上使用，需要选用防腐型的。

2、电线、电缆保护管，要注意密封防止积水，防止被老鼠等啮齿类动物撕咬。

3.仪表虽然自身带有防雷器件，但仪表在多雷地区使用时，建议在仪表的进出线端另外安装专用的防雷装置。

4、仪表在特别炎热、寒冷的地方使用，即周围环境温度有可能超出仪表的工作要求时，建议在液位仪周围加设防*、低温装置。

5、超声波探头要和被测的液面垂直，在超声波发射的锥形的范围内不能有其它障碍物。

6、如果在＜－20℃或＞＋60℃的温度下使用，请事先在世界各地的技术服务部门。

7、使用环境有粉尘、蒸汽、雾气，液面有泡沫、漂浮物，液体有搅拌，波浪等情况请事先在世界各地的技术服务部门，需要区别对待。
