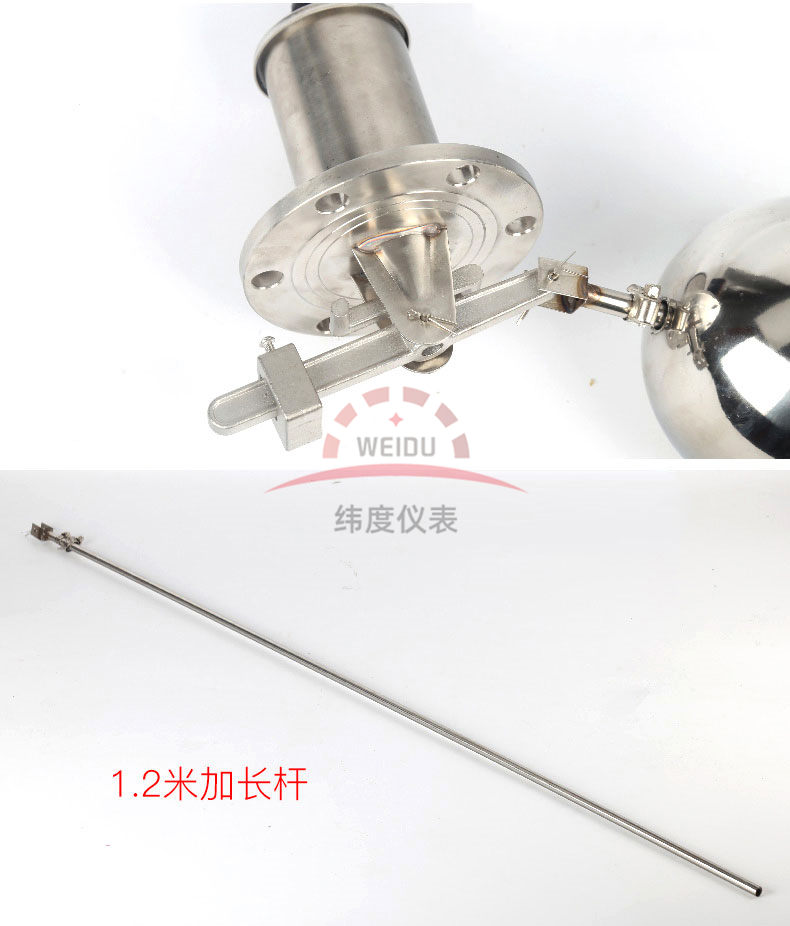

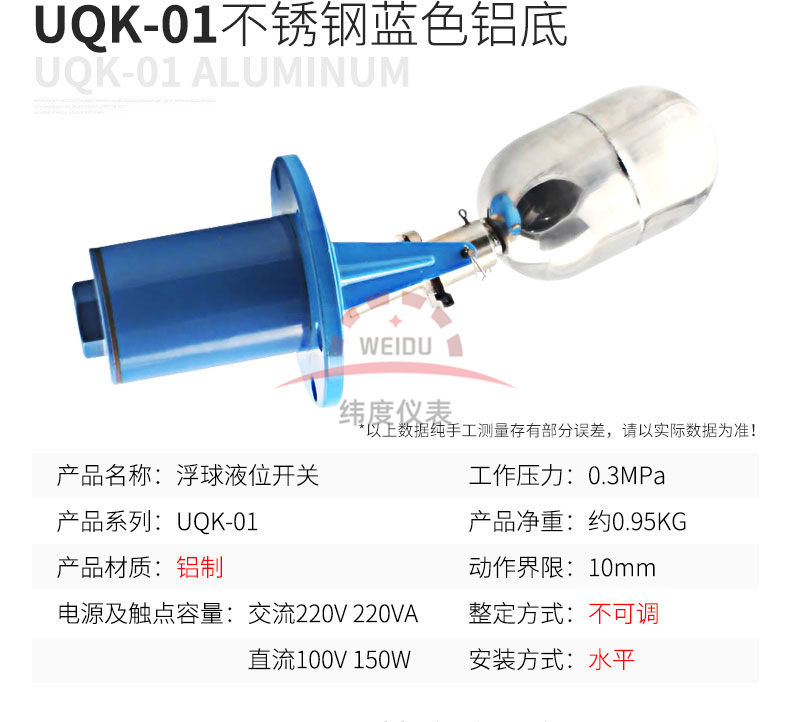

不锈钢浮球液位开关

连杆式浮球液位开关与小型浮球液位开关原理基本相同，通常将密封的非磁性金属或塑胶管内根据需要设置一点或多点磁簧开关，再将中空而内部有环形磁铁的的浮球固定在杆径内磁簧开关相关位置上，使浮球在一定范围内上下浮动，利用浮球内的磁铁去吸引磁簧开关的闭合，产生开关动作，以控制液位。常开和常闭是没有注入液体时的状态。 浮球液位开关为定制品，依照被测液体的温度、压力、比重、耐酸碱等特性，选择适合规格的浮球。

二、工作原理：

UQK80系列连杆式浮球液位开关使用磁力运作无机械连接件运作简单可靠当浮球开关被测介质浮动浮子时浮子带动主体移动同时浮子另一端的磁体将控制开关动作杆上的磁体。

在密闭的金属或塑料管内设置一点或多点的磁簧开关然后将管子贯穿一个或多个中空而内部装有环型磁铁的浮球并利用固定环控制浮球与磁簧开关在相关位置上使浮球在一定范围内上下浮动利用浮球内的磁铁去吸引磁簧开关的接点 产生开与关的动作。

三、应用场合：

UQK80系列连杆式浮球液位开关是由互为隔离的浮球组和微动开关组二大部分组成。是实现对各类容器内液位的自动报警或控制。*用于石油、化工、电力、冶金、食品、制药、造纸等行业。带自检式浮球液位开关可以很方便地在任何时候对开关及系统进行自我检测，以*保开关及系统安全运行。

四、主要特点:

1、可作多点控制控制开关位置可以按使用者需要订制；

2、使用磁簧开关不需供应电源接点寿命可达200万次；

3、所有的开关出线在同一接线盒外部施工配线成本低廉；

4、多个开关控制点和其它形式的液位开关比较RF型的单价zui低；

5、接线盒的防护等级皆在IP-65以上；

6、有PPSUS316金属材质因此不管酸碱液溶剂或各种燃油皆有合适产品可配合使用；

7、磁簧开关与导线完全和液体隔离因此在*温*压设备上亦可安全使用；

8、连杆式浮球液位开关套装适用于*温和*压场合；

9、60VA干触点开关可通过浮球安装位置选择常开或常闭；

10、316 SS浮球导管和安装接口适用于恶劣环境；

11、带便于电气对中调节的可旋转底座的美标NEMA 4X聚丙烯外壳；

12、可定制导管长度和开关设定点尺寸。

五、技术参数：

1、工作温度: *型:-40～150℃；

中温型:-40～250℃；

*温型:-40～350℃；

2、环境温度:-40～70℃ ；

3、工作压力:-0.1～6.3MPa；

4、介质密度:≥0.45g/cm3；

5、输出信号:SPDT继电器（单刀双掷） ；

6、 触点容量:250VAC 7A ；

7、开关寿命:5×l04次 ；

8、电气接口:M20×1.5内螺纹 ；

9、*等级：隔爆型*dⅡBT4 ；本安型*iaⅡCT6 ；

10、防护等级:IP65；

11、过程连接:HG20592～20635-97 DN50以上，其他法兰*请用户在 订货时注明；

12、接液材质:不锈钢 ；

13、接线盒材质:铝合金。

六、安装说明 ：

1、安装位置应远离进水口，否则开关会因进水口的波动而造成误动作。

2、若开关装置于容器池壁，可加装L型角钢支架。

3、若开关装置于搅拌区域，可安装防波管或防波挡板。

4、选择管的内径大于浮球直径的法兰连接管。

5、配线时建议使用多蕊电缆。

6、被控制线路负载须***与浮球开关接点容量相匹配。

7、被测液体的比重须***大于浮球比重。

8、浮球的动作点已按客户订货要求在出厂时调整好，请不要随意调整浮球位置。

七、接点保护线路：

1、当浮球开关使用在有马达、继电器、螺管线圈等有电感性负载的电路中，建议在负载两端并联保护线路如：RC（缓冲器）、变阻器、二*管等。

注意：请勿将浮球开关直接连接于电磁阀、马达或电磁开关

2、当浮球开关使用在有电容器、炽热灯泡、很长的电缆线等电容性负载中时，在开关的触点间将产生一个骤升电流；建议在浮球开关两端并联保护线路，如限流电阻器或突波吸收器等。

八、配线及接点说明：

1、打开接线盒，将电缆线从入线口穿进，并锁紧入线口电缆固定头，根据铭牌及接线板端子台上的标识将接点线接入对应的端子上。

2、接线板端子台上的标识数字由小到大对应着从上至下各浮球的接点。

3、浮球接点分为三种形式：

①1A：表示液位*于浮球时A-C接点接通

②1B：表示液位低于浮球时B-C接点接通

③1AB：表示液位低于浮球时A-C接点断开，B-C接通；液位*于浮球时则A-C接点接通，B-C断开 。

4、接线完成后请将盒盖旋紧并将接线口固定，以*保接线盒防水。

九、常见故障及排除：

1、故障现象、原因分析及排除方法。

浮球不动作

①液体比重小于浮球比重→重新*认浮球比重

②浮球漏水→与本公司更换浮球

③异物卡住浮球→清除异物

2、浮球动作，但无信号输出

浮球位置偏移→调整浮球位置。

十、安装注意事项：

1、配线时建议使用多蕊电缆被控制线路负载须***和浮球开关接点容量相匹配；

2、安装位置应远离进水口否则开关会因进水口的波动而造成误动作；

3、若开关装置于容器池壁可加装L型角钢支架；

4、当浮球开关使用在有马达继电器螺管线圈等有电感性负载的电路中建议在负载两端并联保护线路如RC(缓冲器)变阻器二*管等；

5、接线完成后请将盒盖旋紧并将接线口固定以*保接线盒防水；

6、接线板端子台上的标识数字由小到大对应着从上至下各浮球的接点。
