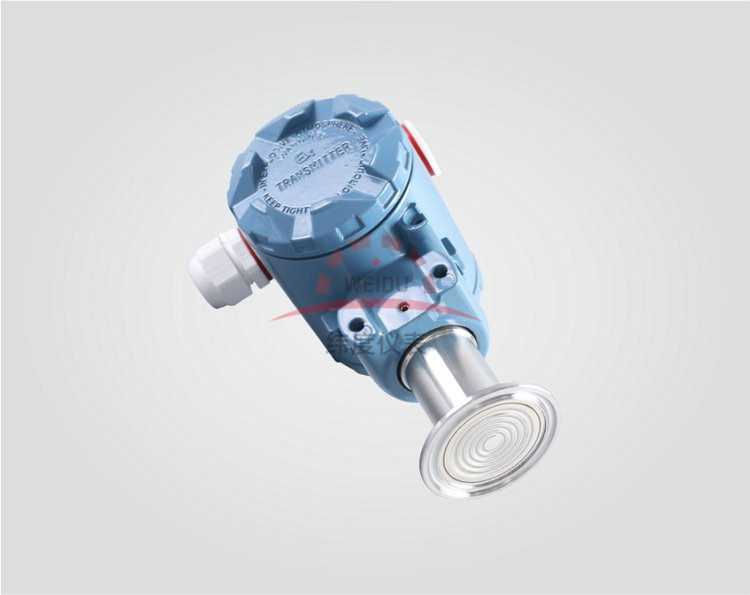

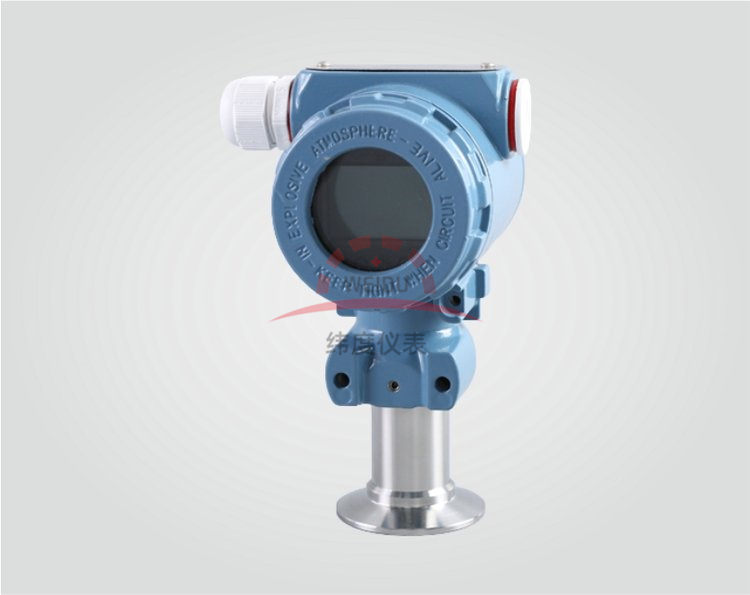

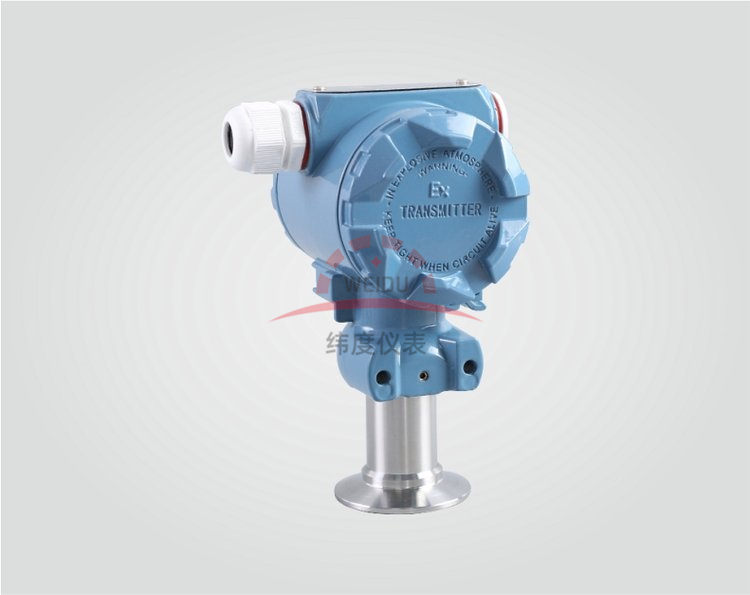

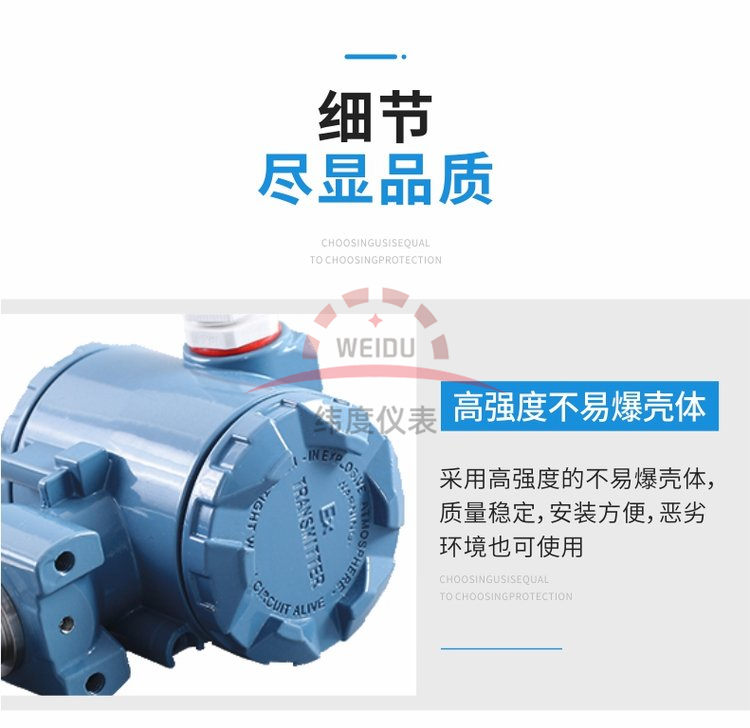

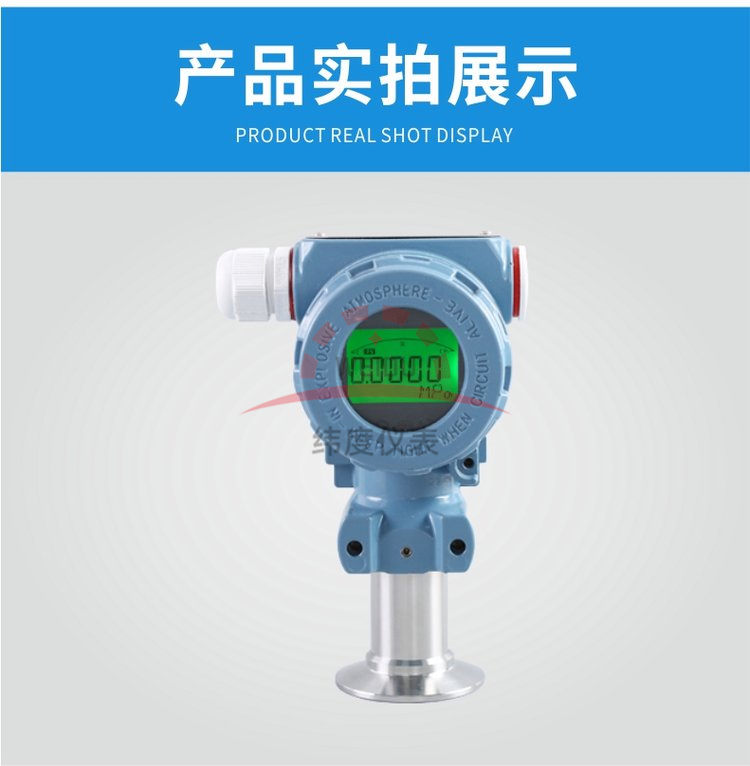

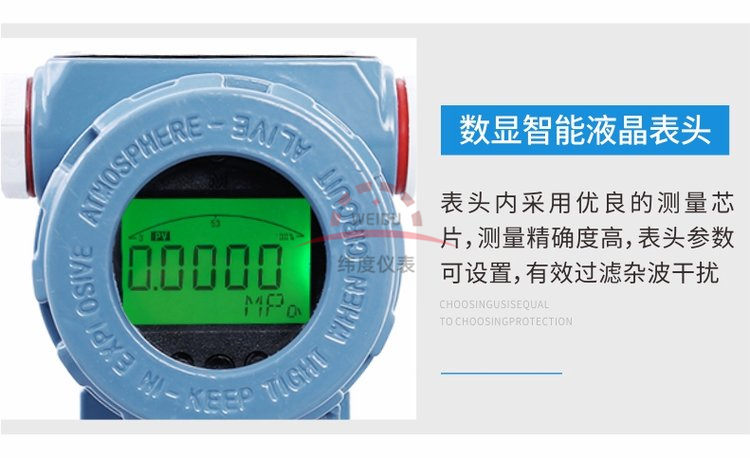

卫生型压力变送器

一、产品概述：

308系列卫生型压力变送器系列扩散硅式压力变送器，是采用新一代的压力检测原理，与传统产品相比具有技术xj****、性能可靠、安装方便、准*度*、体积小、耐振动等优点。已成为当今使用比较多的压力变送器。并将其转换成4-20mADC 信号。配合相应的显示仪表，记录仪表或调节器，实现压力参数的自动检控。

二、工作原理：

308系列卫生型压力变送器是当压力作用在膜片上时，电阻值发生变化并且产生一个与作用压力成正比的线性化输出信号。加上直流电源，就会产生一个直流电压信号的输出。经过二次转换线路，实现两线制4～20MA输出。

三、应用场合：

308系列卫生型压力变送器元器件和零部件均源自进口*品质扩散硅式、陶瓷式压力传感器作为敏感元件，采用专用集成模块，经精细的温漂、零点、非线性补偿，实现对液体、气体、蒸汽等介质压力变化的准*测量和变送。

四、主要特点：

1、稳定性好，满度、零位长期稳定性可达0.2%FS/年。在补偿温度0～70℃范围内，温度飘移低于0.2%FS，在整个允许工作温度范围内低于0.5%FS。

2、具有反向保护、限流保护电路，在安装时正负*接反不会损坏变送器,异常时变送器会自动限流在35MA以内。

3、固态结构，无可动部件，*可靠性，使用寿命长。

4、从风压到水、油都可以进行*精度的测量，不受被测介质质量大小的影响。

5、安装方便、结构简单、经济耐用。

五、技术参数：

1、电源：24VDC输出4～20mA二线制；

2、零位可调范围：±5%F·S ；

3、量程调节比：3∶1以上；

4、量程范围：-100kPa～0～60MPa ；

5、负载特性：负载在0～600Ω内（24VDC供电） 维持恒流输出 ；

6、隔爆型：dⅡBT4，本安型：iaⅡCT5 ；

7、过压*限：2倍于上限压力 ；

8、温度范围：过程:-20～60℃ ；

9、精度等级：±0.5% ；

10、稳定性：± 0.2%F·S ；

11、重量：约1kg 。

六、订购*型变送器时须注意几点事项：

1、变送器*型产品有隔爆型及本质安全型两种型式；

2、弄清现场危险场所易燃易爆介质的成分及场所；

3、须选择*等级比易燃介质级别和湿度组别*或相同的变送器。

4、*型产品的允许使用环境温度为-20℃～+70℃。

5、订购本质安全型变送器时，须***按铭牌和说明书要求，配购相应的安全栅且按要求连接线。

七、常见故障处理:

1、安装时应使变送器的压力敏感件轴向垂直于重力方向，如果安装条件限制，则应安装固定后调整变送器零位到*值。

2、残存的压力释放不出来，因此传感器的零位又下不来。排除此原因的理想方法是将传感器卸下，直接察看零位是否正常，如果零位正常更换密封圈再试。

3、加压变送器输出不变化，再加压变送器输出突然变化，泄压变送器零位回不去。产生此现象的原因*有可能是压力传感器密封圈引起的。

4、是否符合供电要求;电源与变送器及负载设备之间有无接线错误。如果变送器接线端子上无电压或*性接反均可造成变送器无电压信号输出。

5、压力传感器及变送器的外壳一般需接地，信号电缆线不得与动力电缆混合铺设，传感器及变送器周围应避免有强电磁干扰。传感器及变送器在使用中应按行业规定进行周期检定。

6、用户在选择压力传感器及变送器时，应充分了解压力测量系统的工况，根据需要合理选择，使系统工作在理想状态，并可降低工程造价。

7、通过隔离片和元件内的填充液传送到测量膜片两侧。测量膜片与两侧绝缘片上的电*各组成一个电容器。

8、压力变送器要求每周检查一次，每个月检验一次，主要是清除仪器内的灰尘，对电器元件认真检查，对输出的电流值要经常校对，压力变送器内部是弱电，一定要同外界强电隔开。

八、安装使用注意事项：

1、 仔细阅读随货包装的产品说明书。正*按图连接电路。尤其注意变送器产品不得发生接线错误。

2、 螺纹连接的产品在安装和拆卸时，须***用扳手拧螺帽，安装时不能拧的过紧，严禁夹持其它部位安装、拆卸，避免损坏相关联结部件。引压孔端不得有尖硬物伸入，以免损毁敏感膜或隔离膜，严禁敲打、撞击、摔跌。

3、 产品出厂说明书、装箱单、合格证要妥善保存，它是执行三包的依据。

4、 产品外形、接囗螺纹均不得随意进行加工、 修改、否则造成质量问题责任自负。

5、 禁止超指标过载，超指标过载造成的敏感膜损坏不在三包范围。

应注意如下几种使用情况：

a、 被压力系统瞬时出现较大过载压力。

b、 压力检测时，加压设备如水泵扬程过大，压力强，造成液位*速运动冲击敏感膜膜片，大动量冲击附加压造成过载。

C、用活塞压力计标定时，活塞故障卡死未发现，导致压力冲开时*过载冲击敏感膜。

6、由于恒流电源对扩散硅传感器的自补偿功能，原则上推荐采用恒流源供电，我公司也可以提供恒流传感一体化产品，如测量温度系数要求不*，条件不允许，也可使用恒压源。

7、扩散硅传感器零位输出不能直接采用单臂联电阻法进行消除，可采用软件归零法、差动输入修整法、T型电阻网络修正等。
